NB adaptér HP - jak zapojit?

[MJSytic]

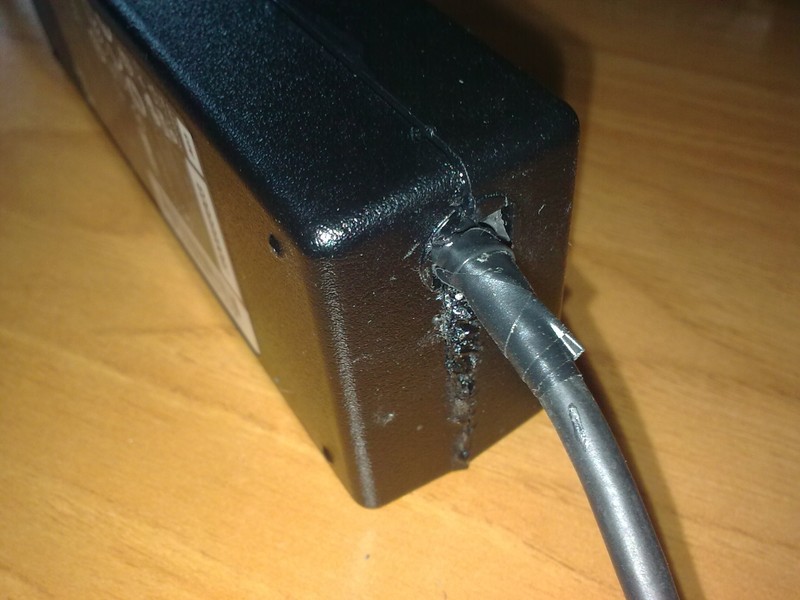

Tak jelikož se mi ukroutil kabel na zdroji u NB, potřeboval bych poradit, jak to přeletovat. Vím, že by se to nemělo, ale když už se mi to povedlo vypáčit z toho plastového obalu (kupodivu jsem ho ani moc nezničil) tak bych to chtěl dotáhnout do konce.

Modrý kabel je jasný - to je ID

Ale co je GND a +19V to si netroufnu odhadnout

Nepoznáte to někdo?

[upravil dne 9.10.12 17:42 od MJSytic]

[MJSytic]

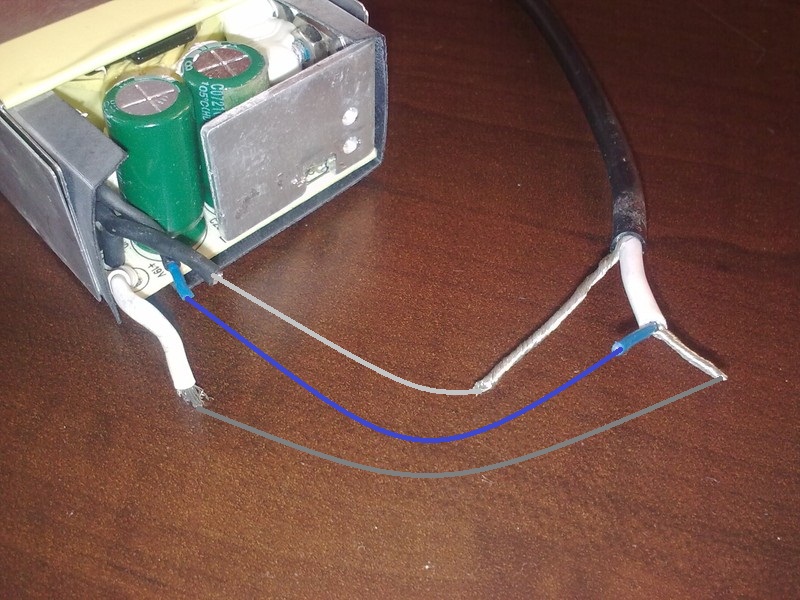

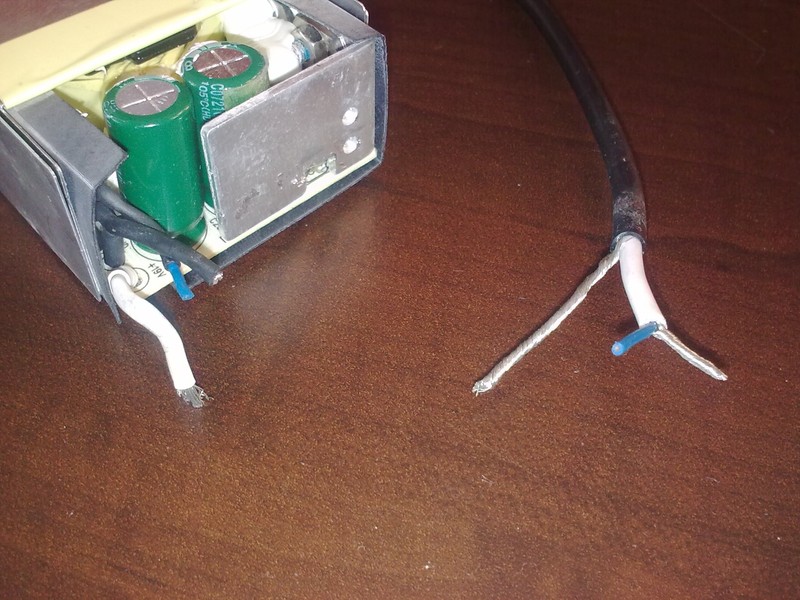

Detail

[Dave_k]

Pokud máš možnost ty ustřižený konce z desky odletovat tak to udělej a naletuj stínění na GRND (kostra), modrej na ID a bílej na +19. Je to krásně vidět co kam patří ne?

[MJSytic]

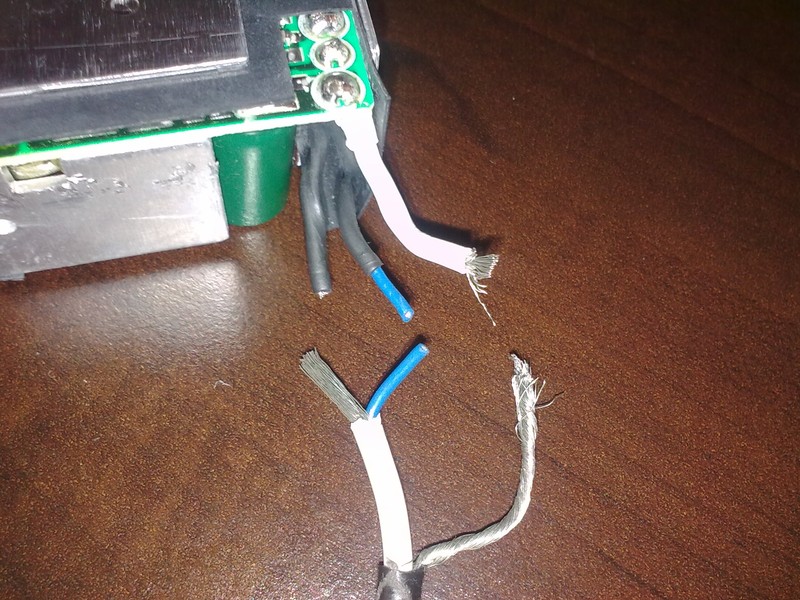

No odletovat to jde. Ale s tím zapojením si právě nejsem jistý. Je mi to tiž divný, že ten modrej je uvnitř toho bílýho a u zdroje je bílej samotnej. A u zdroje byl modrej a černej spojenej bužírkou k sobě

Nebo to mám chápat že ID a +19V jdou v to bílým a to co je okolo je zem?

Mně totiž přijde, podle toho, jak to utržený a ustřižený, že by to mělo být takhle

[upravil dne 9.10.12 18:07 od MJSytic]

[HonzaZ]

Ten kablík má určitě na druhém konci konektor. Tak to proměř ohmmetrem z konektoru na ty oholené konce. Na konektoru je vnější kroužek - , vnitřní kroužek + a trn je ID (je na něm naprázdno cca 14,5V). To zapojení konektoru je na obalu.

[koblih69]

BTW pokud je to origo HP tak na štítku bude i popis konektoru, takže snadno ověříš správnost zapojení

[MJSytic]

Já nic takovýho nemám Já mám jen pájku

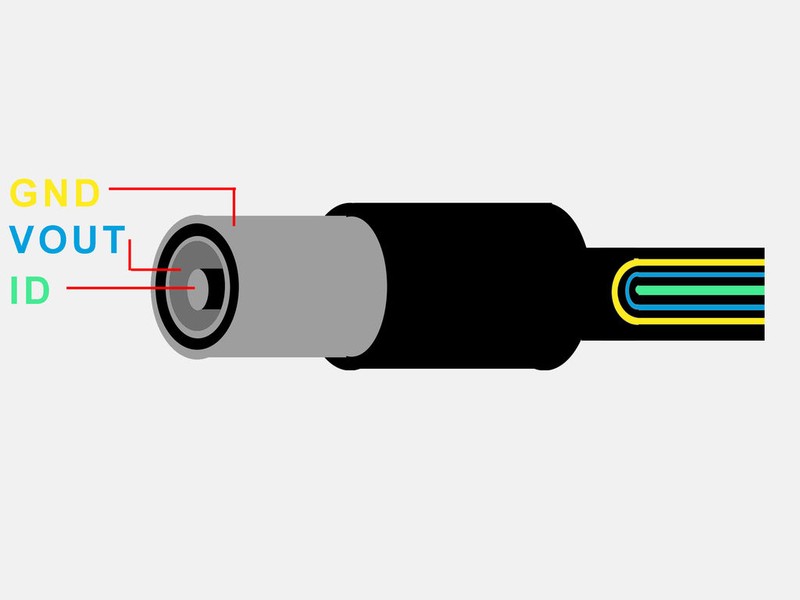

Našel jsem tohle: http://www.instructables.com/id/How-to-repair-HP-dv6-notebook-power-adapter/step4/Reparing-the-cable/

Z toho se dá něco vyčíst?:myslim

[upravil dne 9.10.12 18:51 od MJSytic]

[LORD_mapiv]

nechci ti brát naději, ale stalo se mi něco podobnýho.. když jsem to přepájel, tak pak už ani zdroj nezdrojoval, takže jsem nakonec musel koupit novej.. (ne nejsem bastlíř, jsem elektrikář a pájet umím.. ;-) )

[MJSytic]

Já jsem bastlíř a mě to fungovat určitě bude :aut:D

[upravil dne 9.10.12 18:58 od MJSytic]

[HonzaZ]

Tak to zkus pomocí baterie a žárovky. Jinak to podle tvého obrázku konektoru vypadá takto: modrý ID, opletení v bílé izolaci vedle modrého + a stínění pod černou izolací - . Je ale fakt, pokud byl ten kablík přelámaný, tak mohlo dojít ke zkratu mezi jednotlivými vodiči a tím pádem už může mít zdroj po funkčním odbobí

[upravil dne 9/10/12 19:00 od HonzaZ]

[MJSytic]

JJ, takže je to, jak psal Dave_k

[Dave_k]

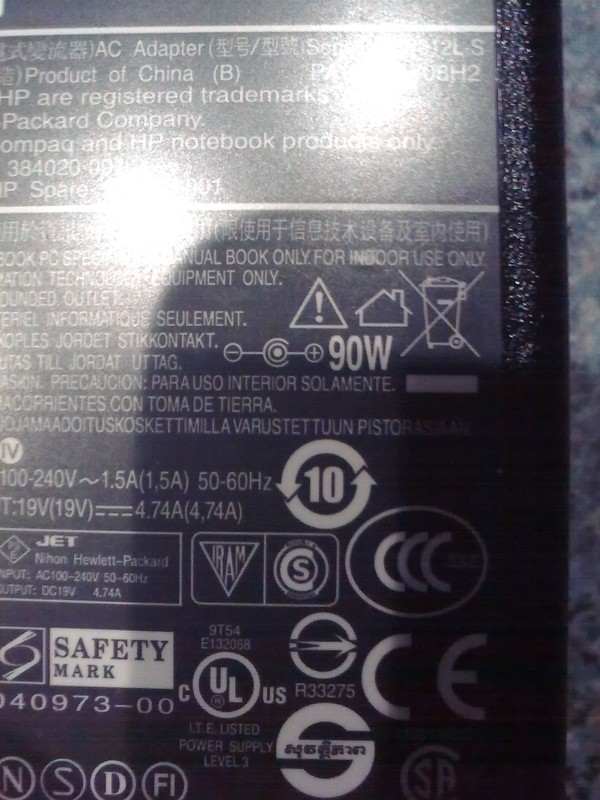

Je to vidět i na tom štítku vedle nápisu 90W. Venkovní opletení - (grnd), pak + (+19V) a střed bude to ID.

[MJSytic]

OK, moc díky:super Zítra si to vezmu do práce a naperu to tam, a pak to vyzkouším na NB kolegy - on chce stejně novej

[Radek Hurvajz]

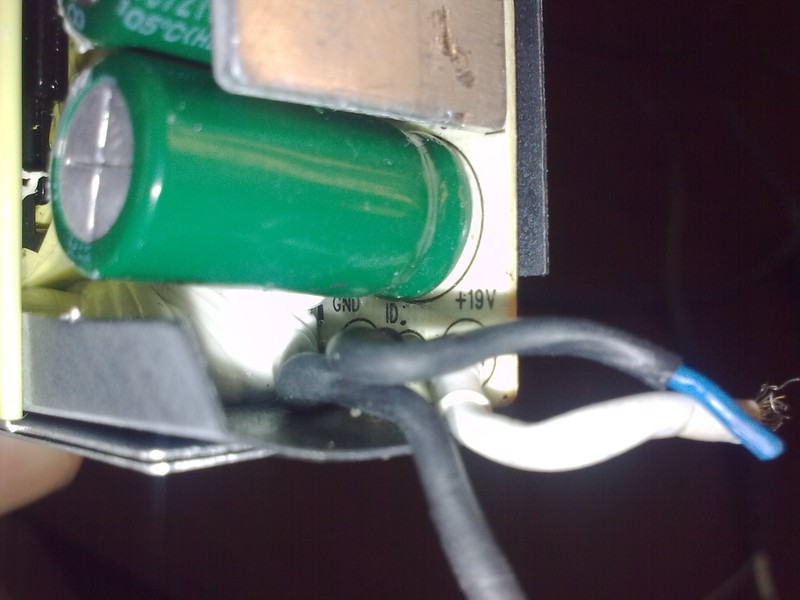

Dyť to tam na ty desce je napsaný. Nebo nechapu tvuj dotaz??

[MJSytic]

No já nevěděl, kterej kabel je kterej. Ty další informace jsem získal až potom ;-) Podle schématu a obrázku je to už jasný

[upravil dne 9.10.12 20:26 od MJSytic]

[Radek Hurvajz]

Tak na desce napsany, šnuru prozvoniš a konektor je namalovanej na trafu, jednodušší to snad ani nemuže bejt

[MJSytic]

To že to je na trafu jsem zjistil až tady a nápisů na desce jsem si všimnul, proto jsem to fotil. A prozvánět není čím

Přijdeš, když je to tu popsaný a vyfocený a děláš ramena. Proč si nenapsal, když tu byly jen ty dvě fotky?!

[Radek Hurvajz]

Jsem tu nebyl, jinak bych ti to napsal hned, dělal jsem to několikrát, nejhorší je to rozdělat, ale pomačkaš ve svěráku a pak kudličkou a kladivem rozloupneš

Na trafech je to uplně běžně vykreslený, teměř na všech. a prozvonit to jde i např fází a faztužkou když je nejhuř a jinýho není po ruce:D

[upravil dne 9/10/12 20:34 od Radek Hurvajz]

[MJSytic]

No proto jsem to sem dal Jsem věděl, že tady mi určitě někdo poradí

EDIT: Tak dnes úspěšně opraveno Všem moc děkuji za pomoc. Už zase dobíjím
