stary schema 406

[jan406]

Zdravim ...

Nenasel by nekdo historicky schema na prvni 406 do roku 1998 ?

Mozna uz mate novy auta v garazi, ale prosim prohledejte archivy...

dvere LP 22072023.bmp

[Radek Hurvajz]

Co tak navštívit naši sekci ke stažení - https://www.peugeot-club.com/files/category/7/

[jan406]

Jj tam jsem byl. Ale potreboval jsem najiit neco inteligentnejsiho, kde budou odpovidat cisla bloku informacim z obrazku a PP2000...

[Radek Hurvajz]

No asi nic lepšího než ty dva soubory schemat nemame.

[Dave_k]

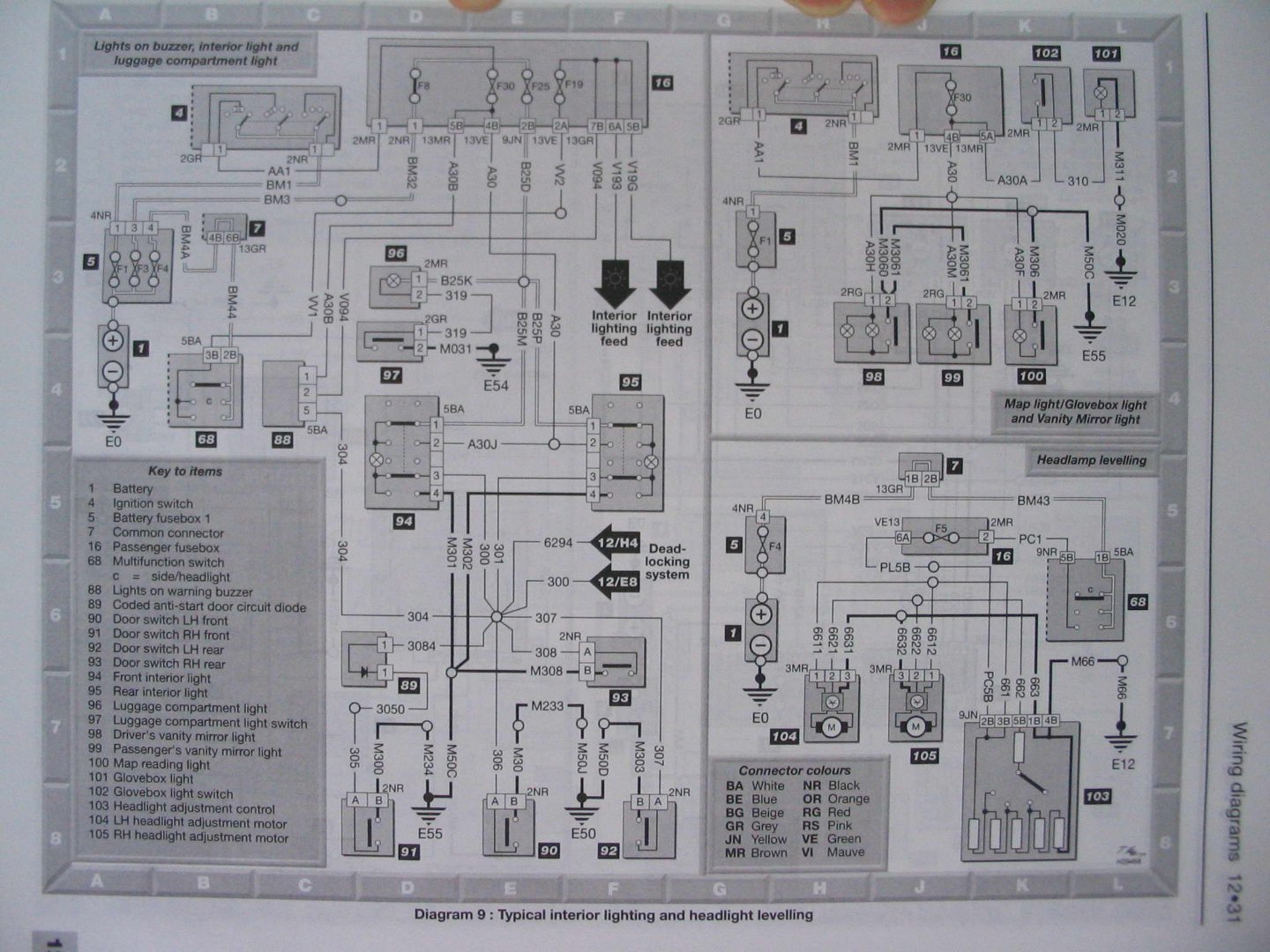

Něco by se našlo. Některý čísla drátů tam jsou.



[Ferry]

http://www.autoelectric.ru/auto/peugeot/wd/wiringdiagrams.htm

tady mas popis tech ciselnych kodu zarizeni na tom tvem blokovem schema z PP2000

2340 je bocni blinkr - vede od nej spolecna kostra - drat cislo M233 na kostrici bod M055, to by mohlo byt nekde za levym prednim svetlem (ale nerucim)
3000 je spinac na sloupku levych prednich dveri (odpovida c. 91 na schematu od DaveK, pozor, tato schemata jsou pro anglickej model, takze tam jsou nekdy prehozeny strany L a P)
3050 je usmernovaci dioda (c.89), ktera je schovana v takovem plastovem pouzdre a zamotana v molitanu a prilepena k el. svazku vodicu, ktery vede pod kobercem podel leveho prahu, v mistech pod plastovym krytem na podlaze vedle pedalu spojky.
IC 23B je propojeni hlavniho a kabinoveho svazku, je to hnedy kulaty konektor, taky pod tim plastem vedle spojky
8221 je modul transponderu immobilizeru - cerna krabicka u kabinoveho ventilatoru za kastlikem u spolujezdce
E300B je bod spojeni dratu od vsech dvernich spinacu zbyvajicich dveri. Ten je nekde ve svazku, presny umisteni ale tezko rict
