Nákres s vnitřními rozměry

[Guest miple]

Upraveno 1. srpen 2018 uživatelem miple
necituj předchozí příspěvek

[Vena garážmistr]

@Sawoy  Však jsem psal že Ti ten nápad někdo šlohne a bude na něm dělat těžký peníze. Dnes jsem objevil tuto je to teda do VW a je to oficiální výrobek tudíž asi bude mít všechny ty razítka ale když srovnám kolik jsi psal Ty že to má výrobní náklady a za kolik to oni dodávají tak to bude asi dost slušnej vejvar.  Navíc mě osobně přijde ta konstrukce z hliníkových profilů elegantnější a praktičtější a lehčí. Jasně oni v tom mají vestavěný vařič ale to je jediný co Tvoje nemá ale nebyl by problém ho tam někam takhle dopasovat.

https://www.garaz.cz/clanek/volkswagen-t6-nest-by-egoe-promeni-se-v-loznici-a-kuchyni-21000240?dop-ab-variant=5&seq-no=1&source=hp

[sallyk]

@Sawoy ahoj, na jaře uvažuju udělat něco do svýho Experta a zaujalo mě to uchycení do kolejnic. Ten jekl je tam jen vložený nebo tam je ještě nějaký mechanismus?? Díky

[Sawoy]

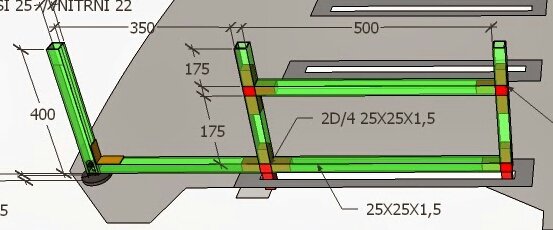

Vlastně ani jedno ani druhý. V kolejnicích to stojí na plastových spojkách (červená) co svisle čouhají z jeklů (zelená). Pasujou tam dokonale (vlevo křížová 2D/4 a vpravo téčko 2D/3 svisle) čili u jinýho auta změřit a konstrukci přizpůsobit.



[sallyk]

Díky moc, změřím kolejnici a juknu se u známýho na jeho 807 jestli je ten rozměr stejný nebo to budu muset uzpůsobit. Mám na celou zimu i jaro, takže času dost

[MP]

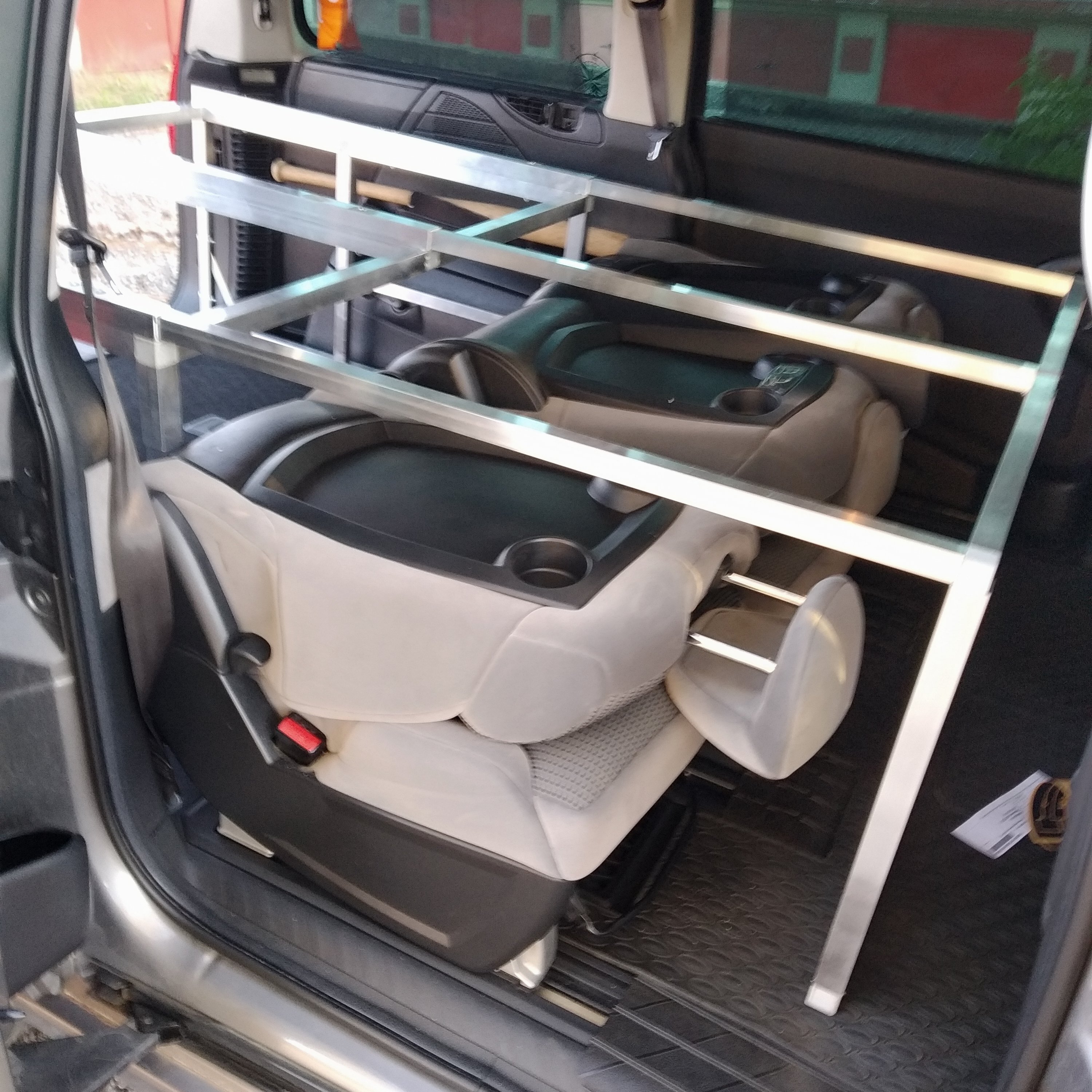

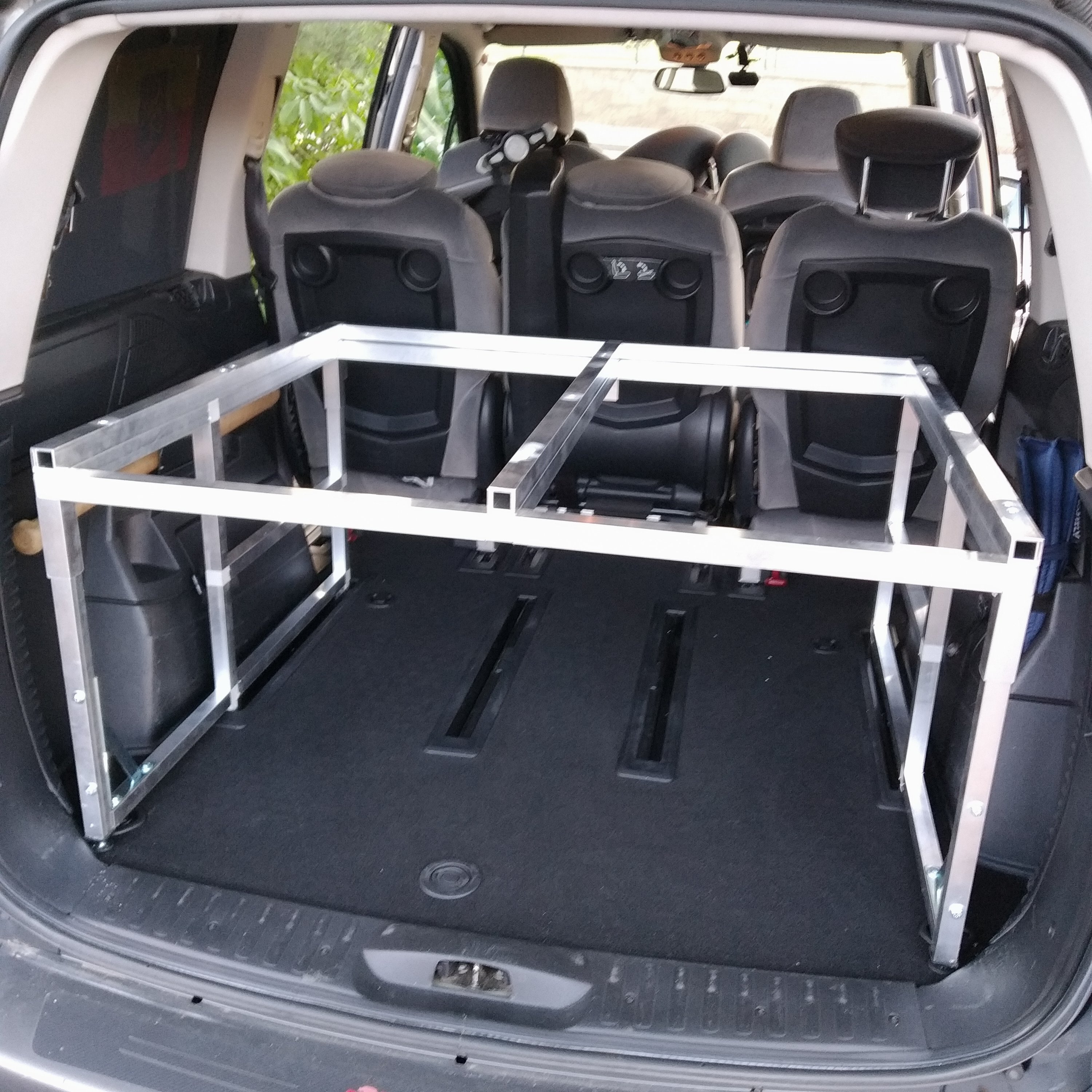

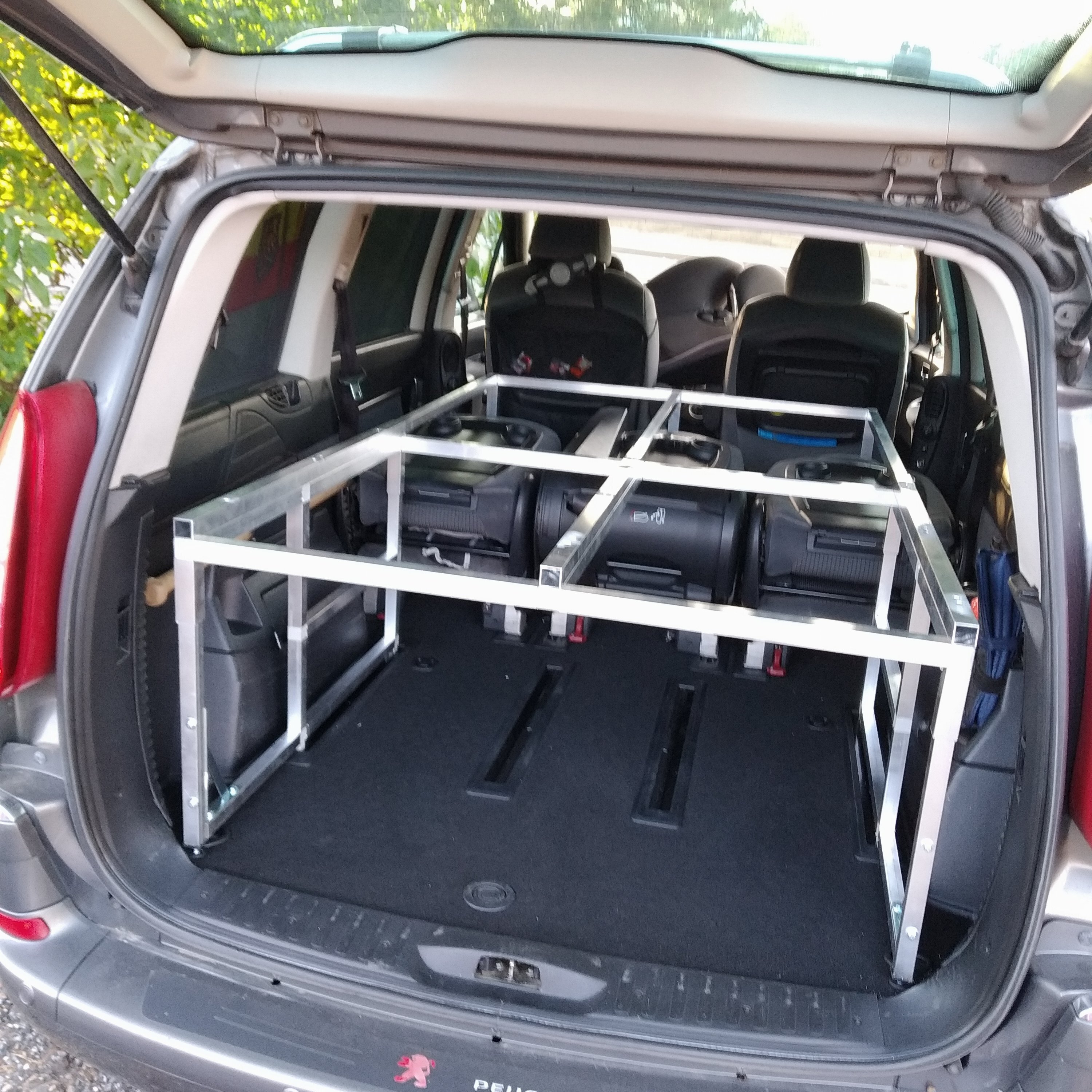

Tak jsem začal.

...díky Sawoy

Zatím takhle. Zejtra lamelovej rošt.



[Mejla.]

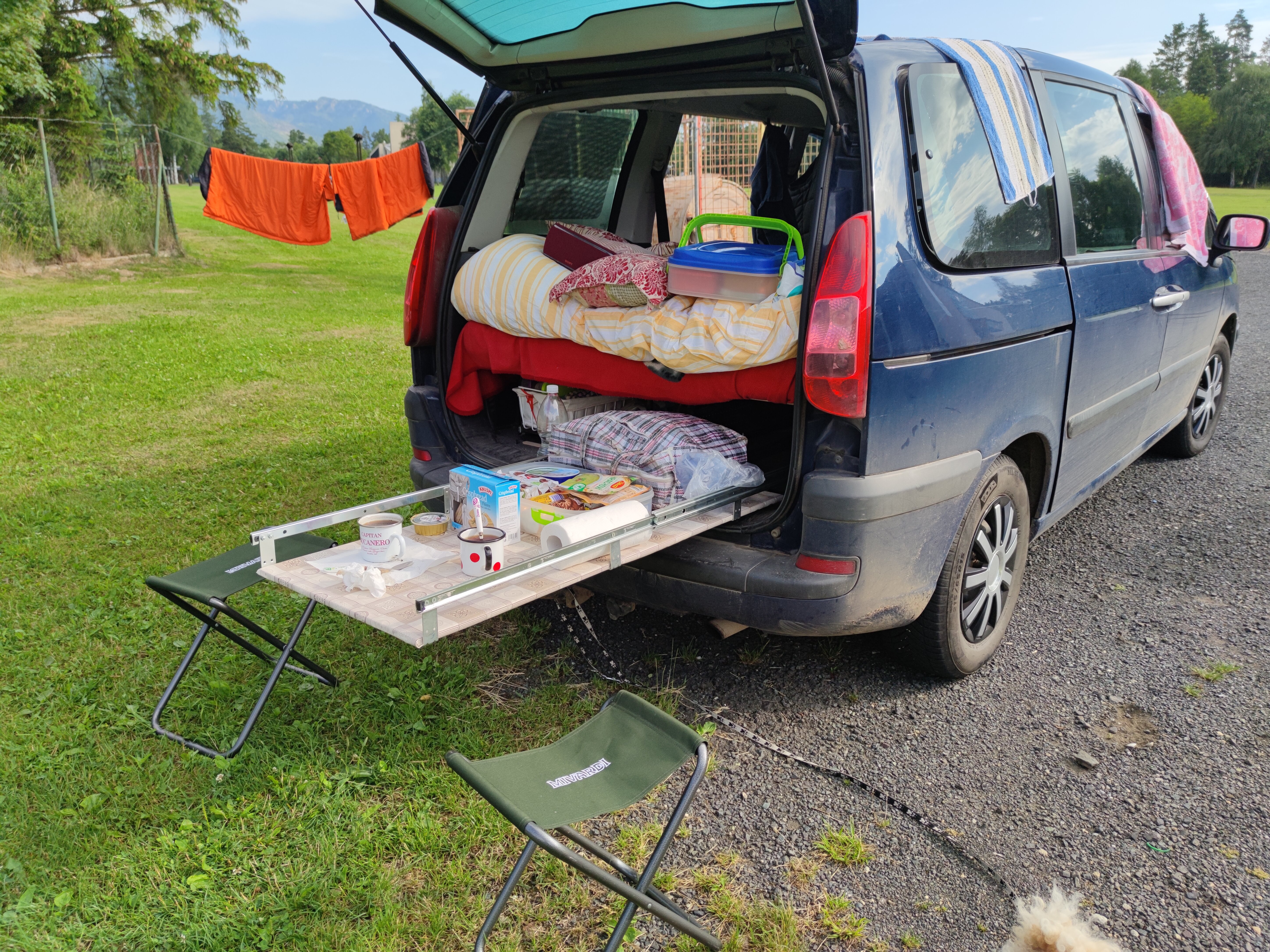

Já to mám udělané takhle, konstrukce z jeklu, vprostřed dělená, dozadu výsuvy 120 cm a do boku také na obě strany tam je tuším 55 cm na každou stranu. Na tom deska z překližky a matračka a peřiny a polštářky.....   Jezdím jen ve dvou + štěk, tak sedačky nevozím. Tady je prd vidět, až ho zase naložím, tak udělám lepší foto.

[Sawoy]

Dobrá práce. Ve dvou je to hej, můžeš bez sedaček níž a máš větší výšku na spaní. To vysunutý plato = stolek drží jak? Kuličkový výsuv nevidím ...

[Mejla.]

Jo, je to kuličkový výsuv, nosnost asi 80 kilo , ale nezkoušel jsem to  Špatně se tato délka shání. Celovýsuv.

Upraveno 21. červenec 2022 uživatelem Mejla.

[MP]

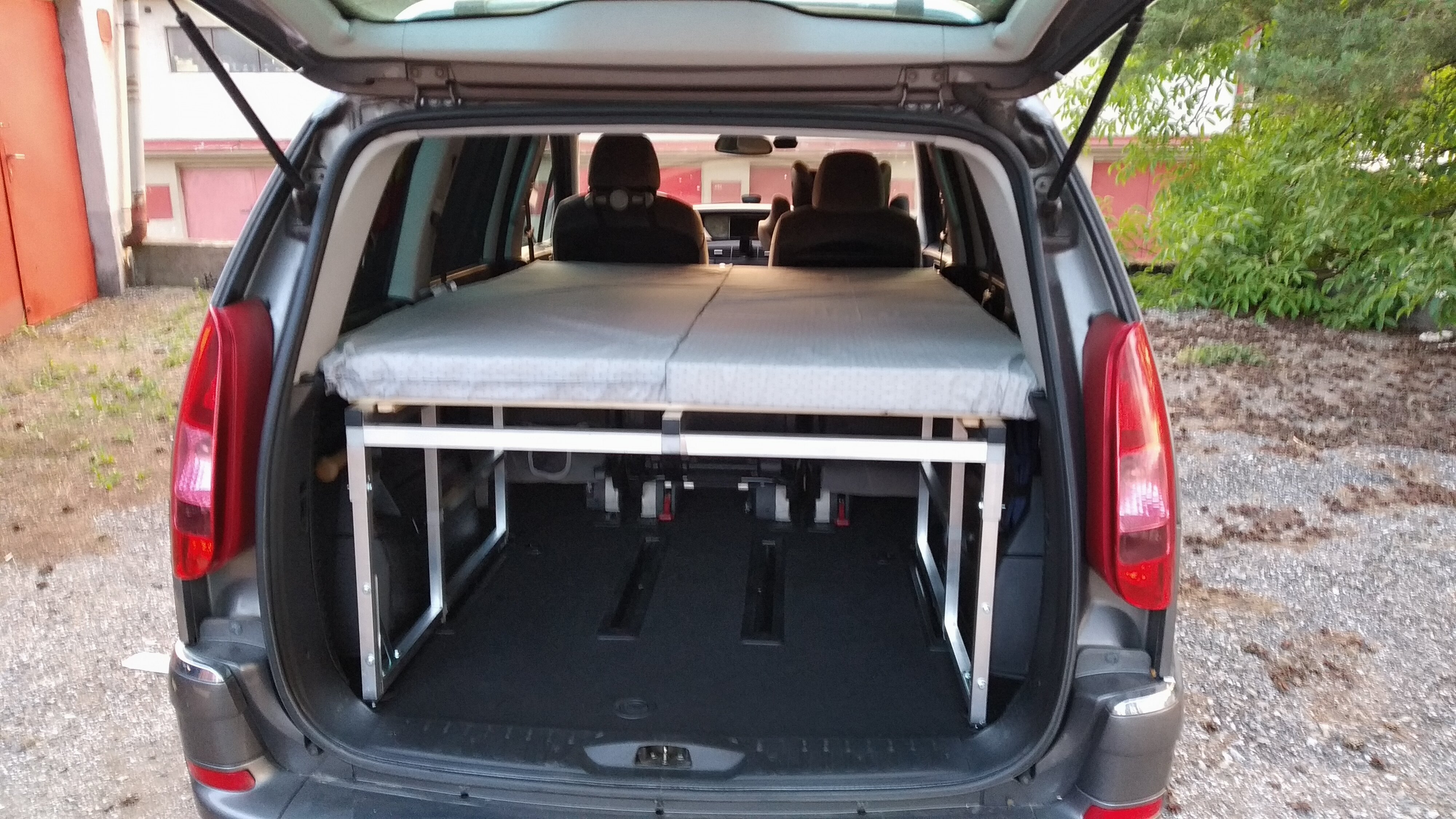

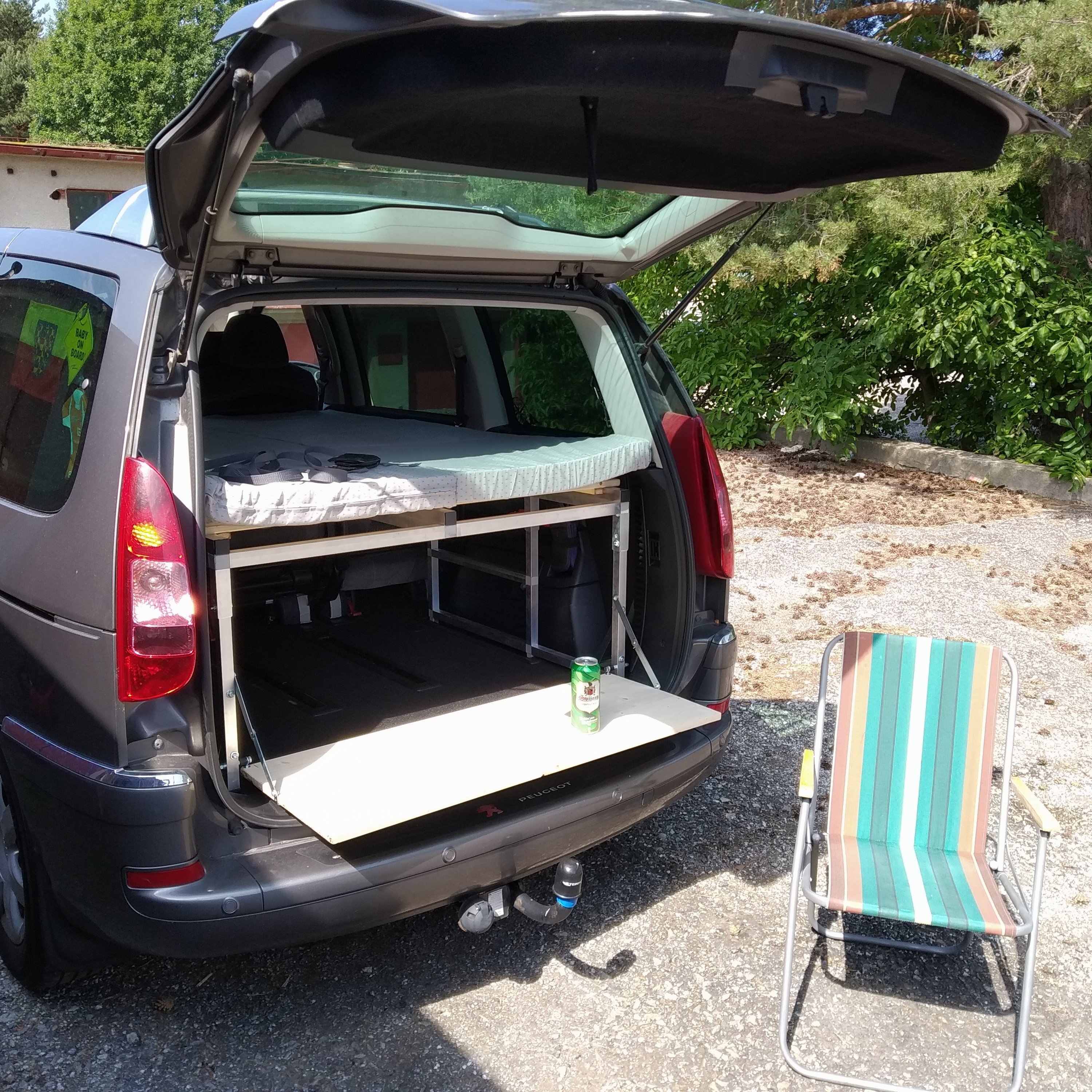

...zase o kousek dál



[MP]

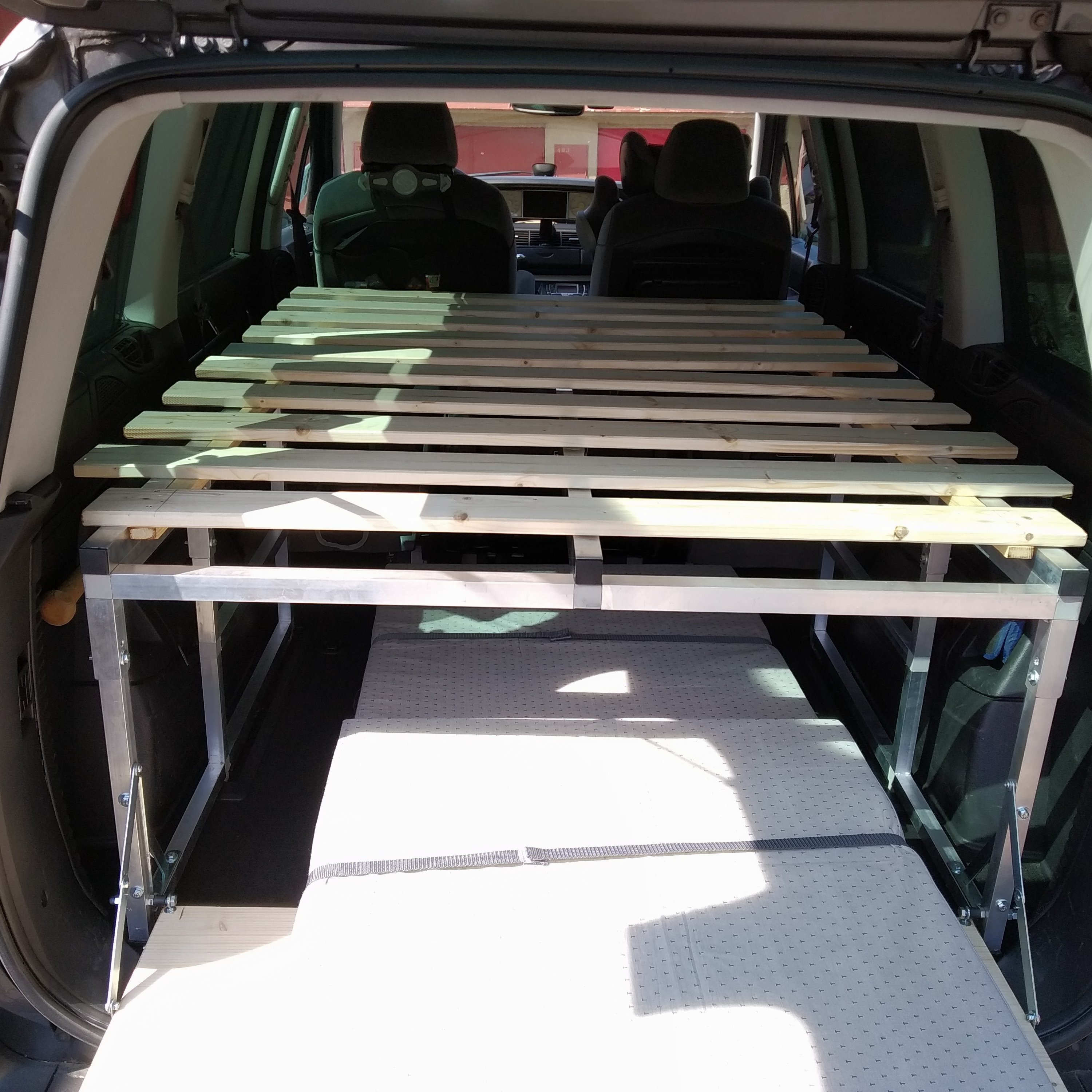

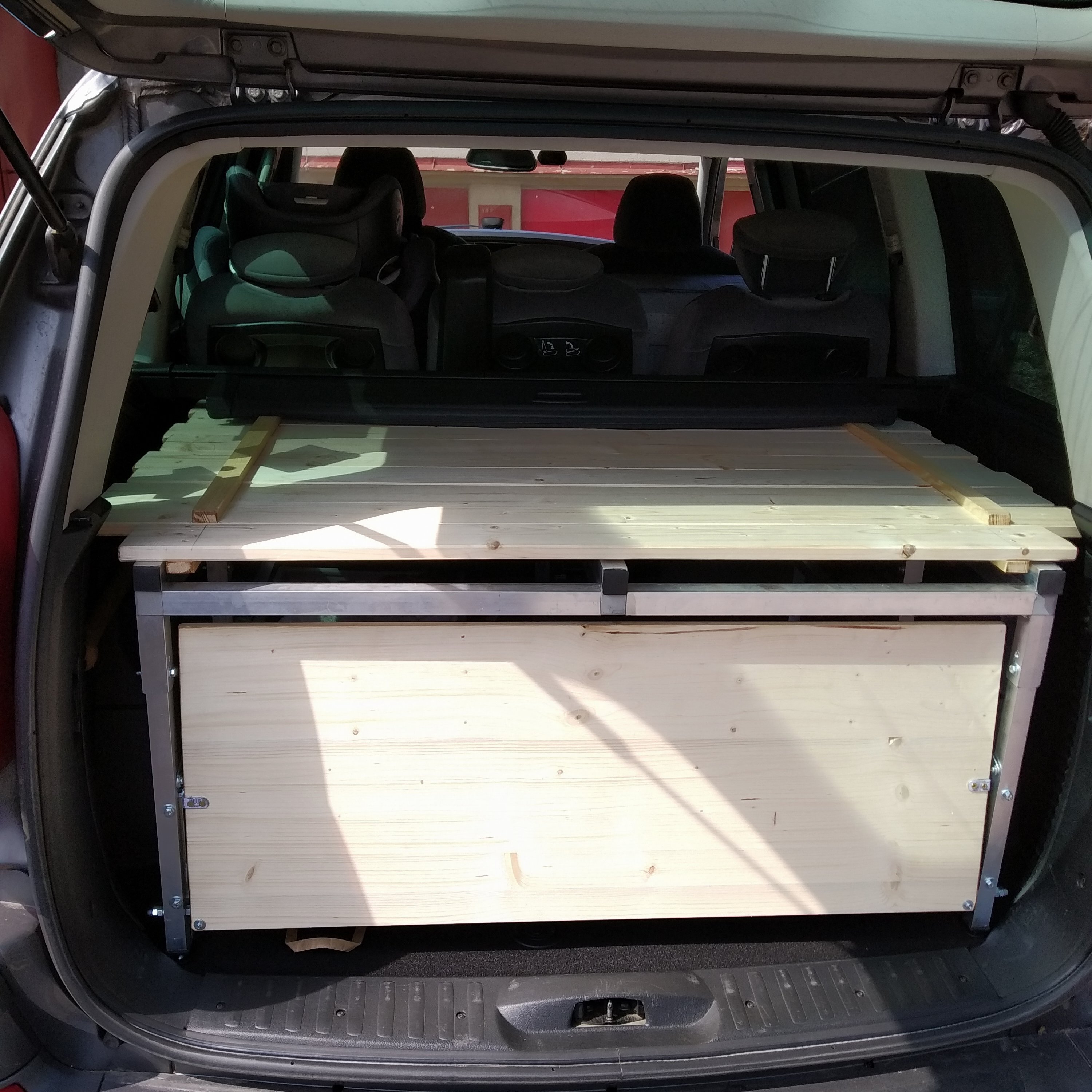

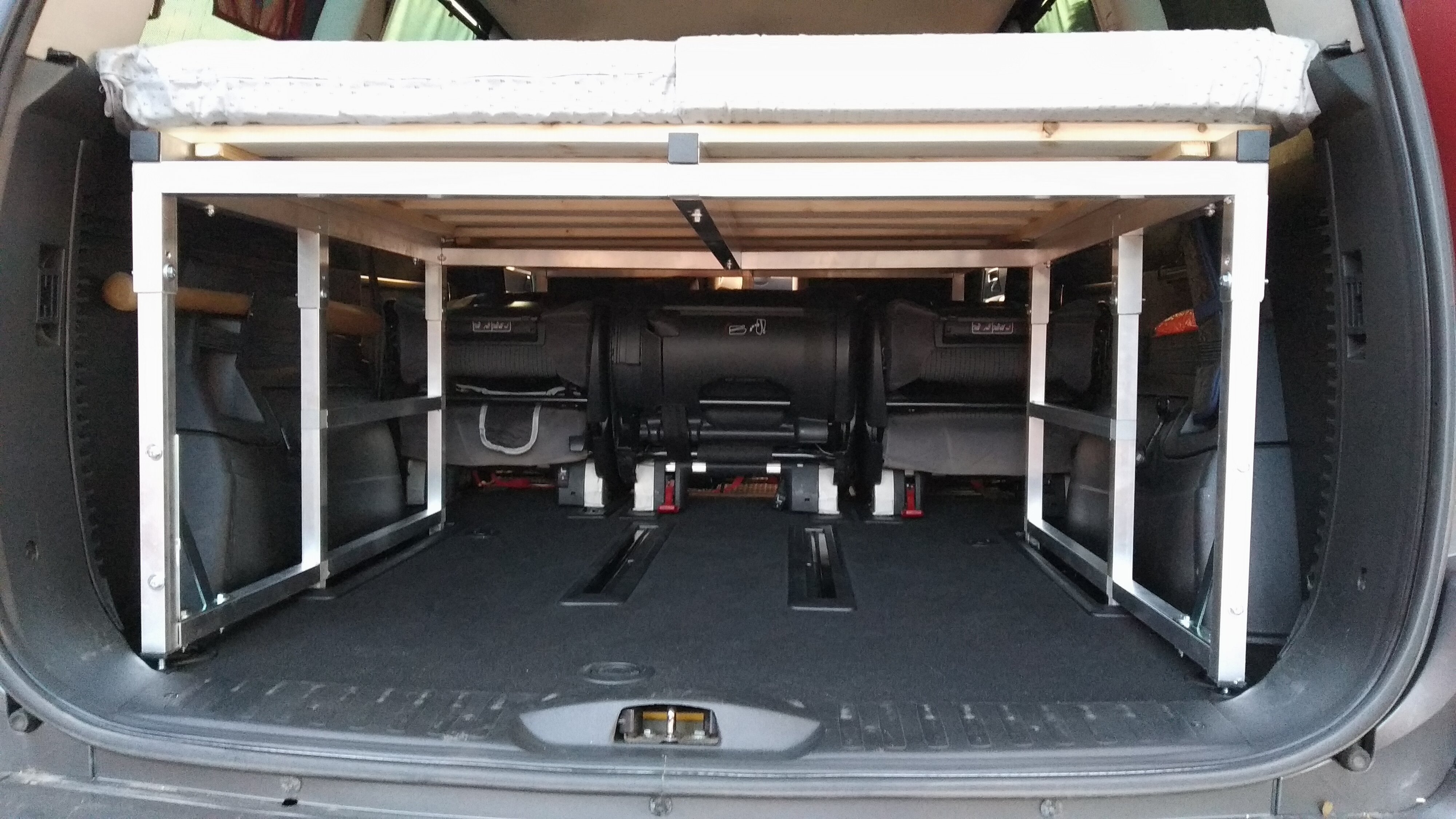

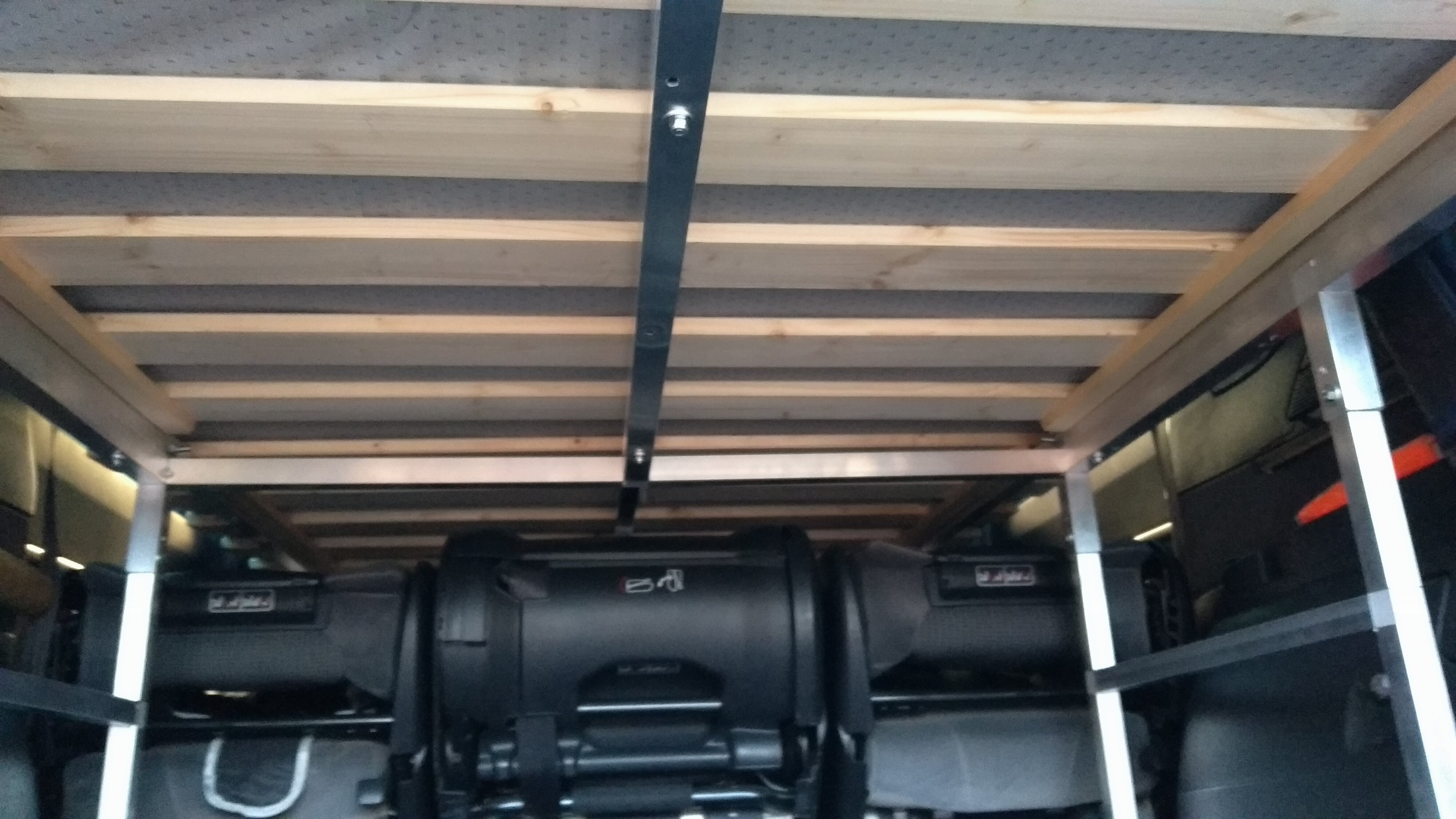

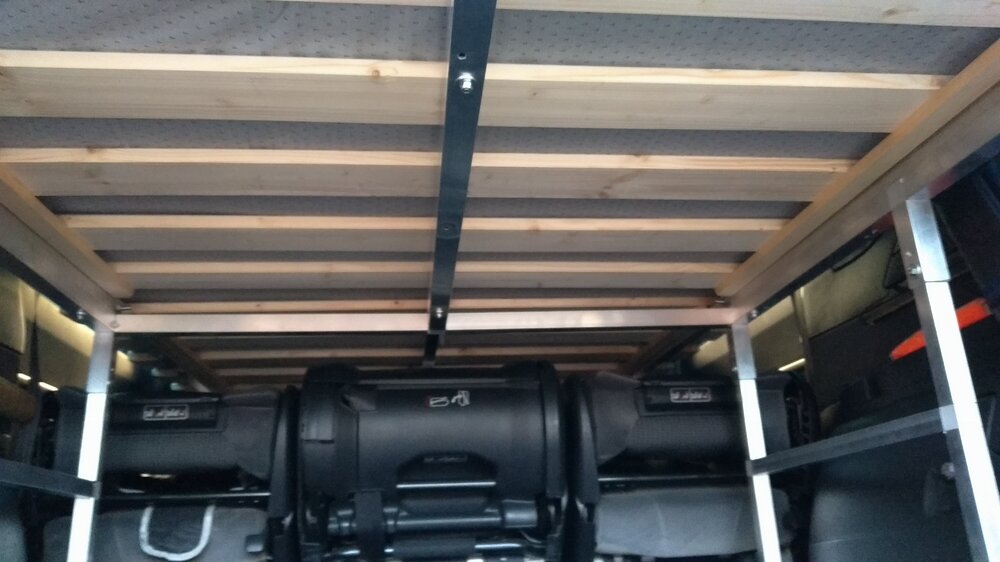

Plocha na matrace je tvořená dvoudílným roštem. Mezery jsou na šířku lamel a tak ty dvě půlku při složení zapadnou do sebe. Schová se to i pod roletku v kufru.

Samozřejmě základem všeho je myšlenka a práce Sawoye.

Upraveno 22. červenec 2022 uživatelem MP

[Mejla.]

Vypadá to výborně, škoda té výšky, ale to se nedá nic dělat.

[Sawoy]

V 19. 7. 2022 at 23:01, MP napsal:

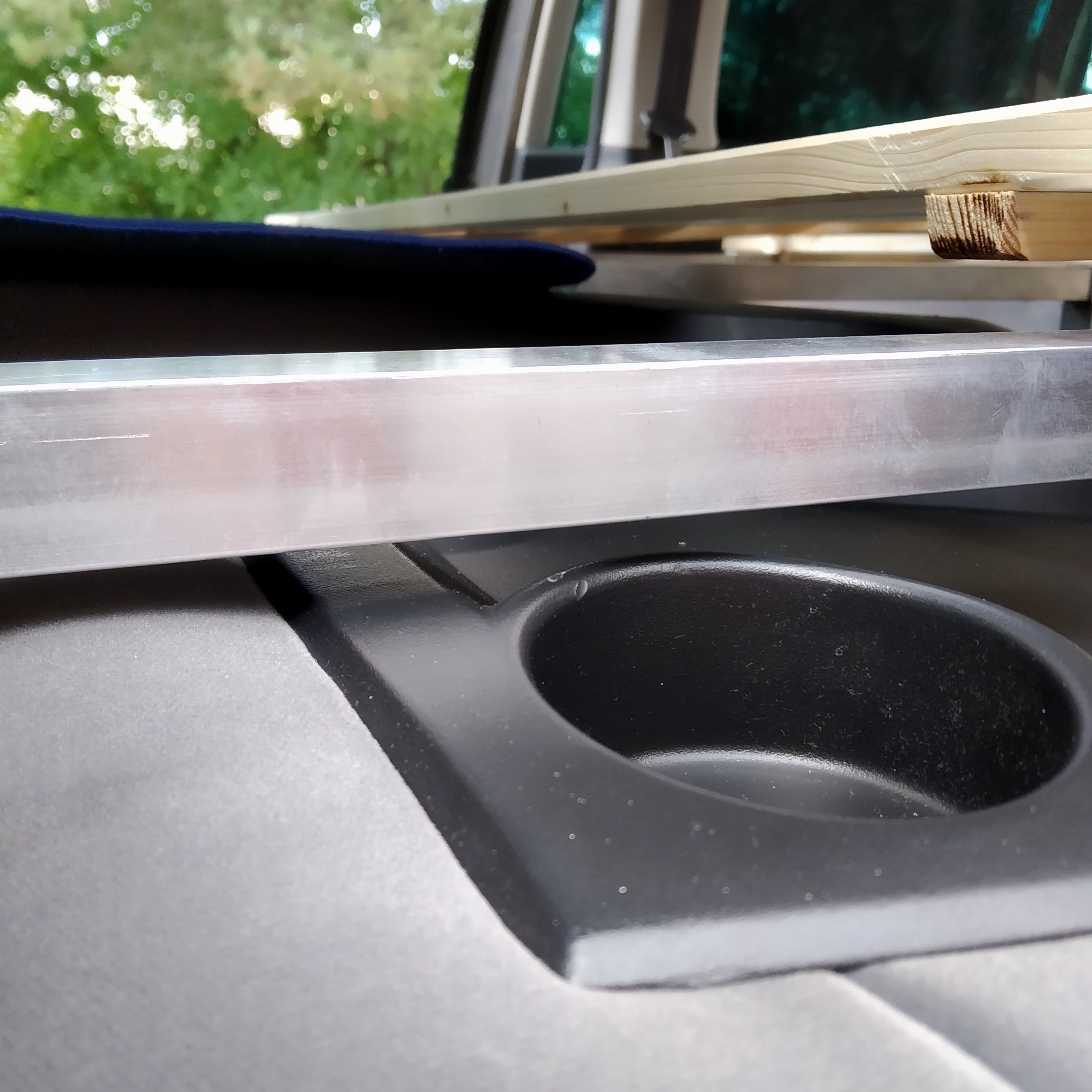

No nechtěl jsem dělat chytrýho, ale už z týhle fotky mi přišlo že je to podezřele vysoký.

Jednoui jsem zapomněl doma tu přední "trojnohu" a nic se nestalo - vysunutá část ležela na zádech sklopených sedaček; je fakt, že

nevozím prostřední ve druhý řadě a ty krajní mají odřený plasty jak natěsno se to nad nima vysouvá.

Tady mi přijde že tam máš snad dvacet čísel mezeru ......

Upraveno 22. červenec 2022 uživatelem Sawoy

[MP]

V 19. 10. 2018 at 20:55, Sawoy napsal:



Mám to vyšší než ty , když jsem koukal na ty tvoje fotky tak jsem si říkal že to leží dost na těch sedačkách , a protože nemám rád podřený plasty v autě , ani v kufru tak jsem tam kousek na vejšku přidal . Oproti tady tomu obrázku mám místo těch 400 mm rozměr 410 mm a místo těch dvou kousků po 175 mm mám 180 mm . To stejný samozřejmě přidáno na vejšku na té podpěře . Ale už když jsem to složil tak jsem koukal že tam mám víc místa sklopeným opěradlem a konstrukcí , než by bylo potřeba.  Ale zatím jsem to neřezal a nechal to tak . Ale snížení proběhne . Ještě tam mám něco co chci jinak , a postupem času jak budu zjišťovat co bych chtěl jinak tak to budu ugradeovat . Ale je to tak cca 5 , možná 6 cm dolů .

Dnes jsem třeba zjistil jak je ten rošt lehkej , tak když přejedu přes nějakou nerovnost nebo je rozmrd..á silnice tak občas to tam mlátí jak poskakuje . Takže vyřešit nějaký zafixování musím .

Upraveno 22. červenec 2022 uživatelem MP

[MP]

před 6 hodinami, Mejla. napsal:

Vypadá to výborně, škoda té výšky, ale to se nedá nic dělat.

Dá ... půjde to o kousek dolů.

[MP]

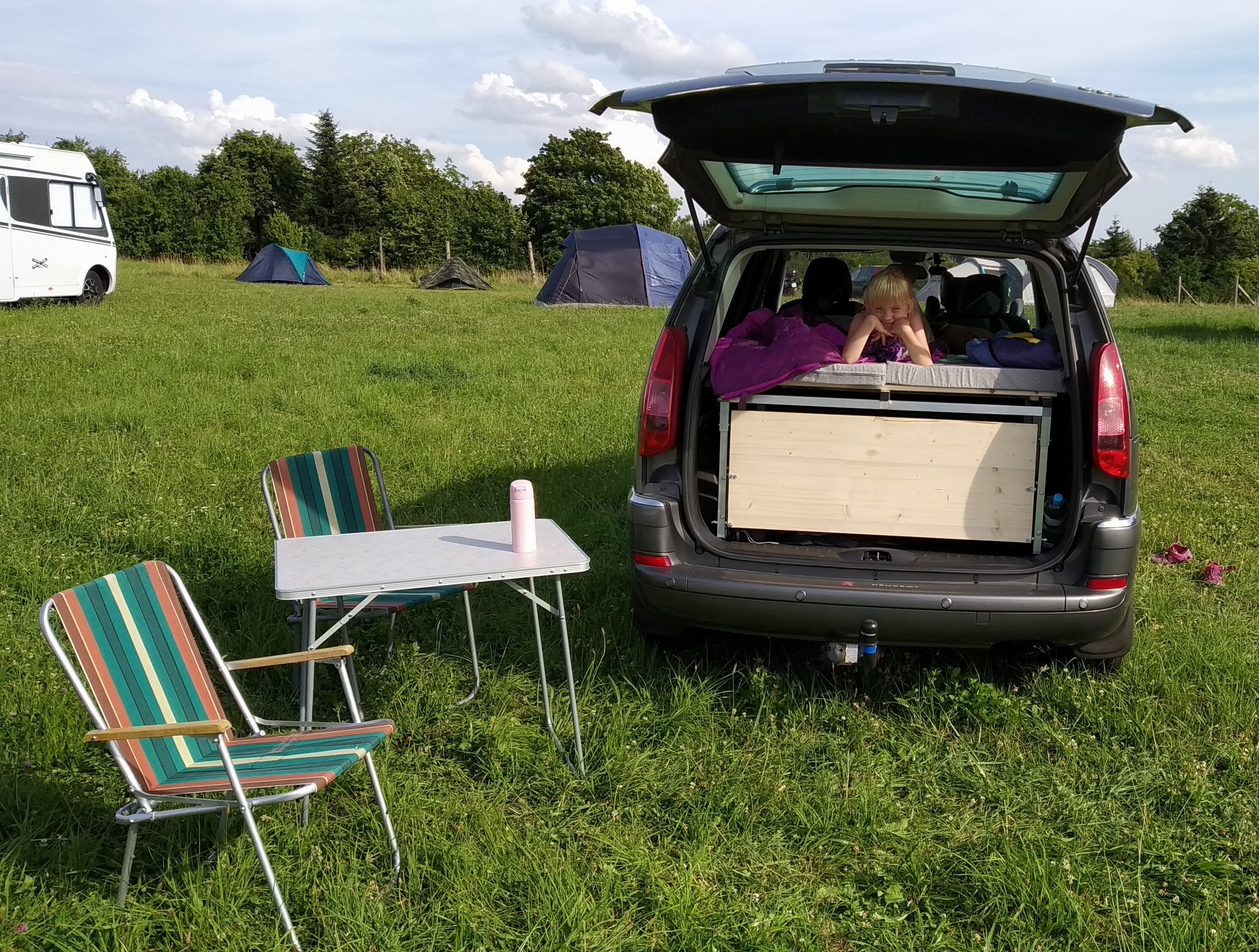

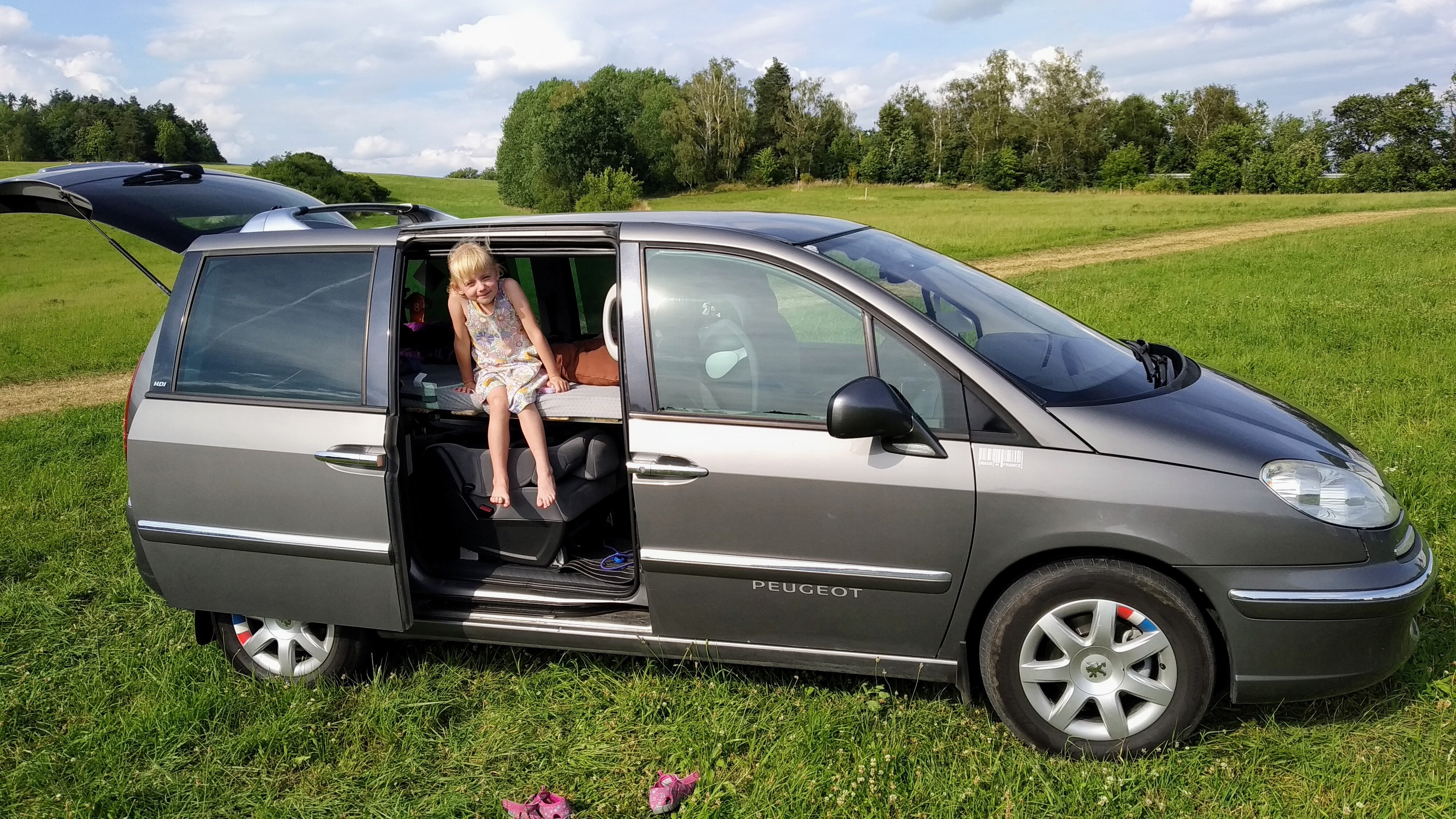

Dnes to zkusím. Vzal jsem dceru a jeli jsme do Telče na pivo a zůstaneme tady v kempu

Upraveno 23. červenec 2022 uživatelem MP

[Sawoy]

Hezký. Taky jsem je takhle brával. Dneska chodí na pivo samy ...

[MP]

Ty dvě větší co mám ( 27 a 24 let ) už taky chodí sami , a někdy vezmou mě

Mláďátko (5) se mnou chodí a musíme brát karty.

Po první zkoušce jsem nezjistil žádný nedostatky . Zatím jen to snížení . A možná to zadní plato sklápěcí na stoleček je zbytečný . Nebo vymýšlím nějaký rychlý demontování a montování abych ho jednoduše vyndal.

A dcera se hned naučila jak se to skládá a rozkládá a pomáhá mě . Líp se to vysunuje a zasunuje ve dvou , když je každej z jedny strany , že se to nekříží.





[Sawoy]

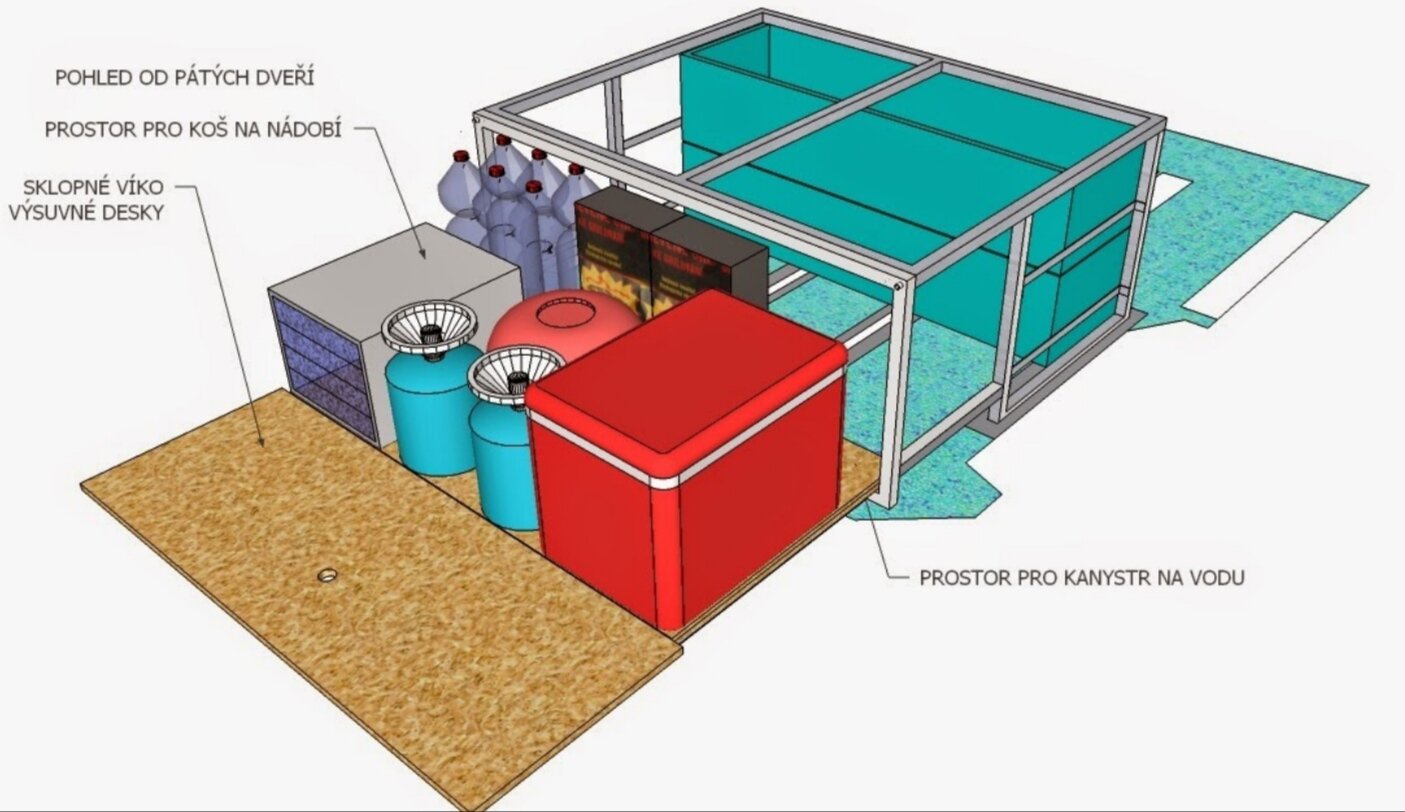

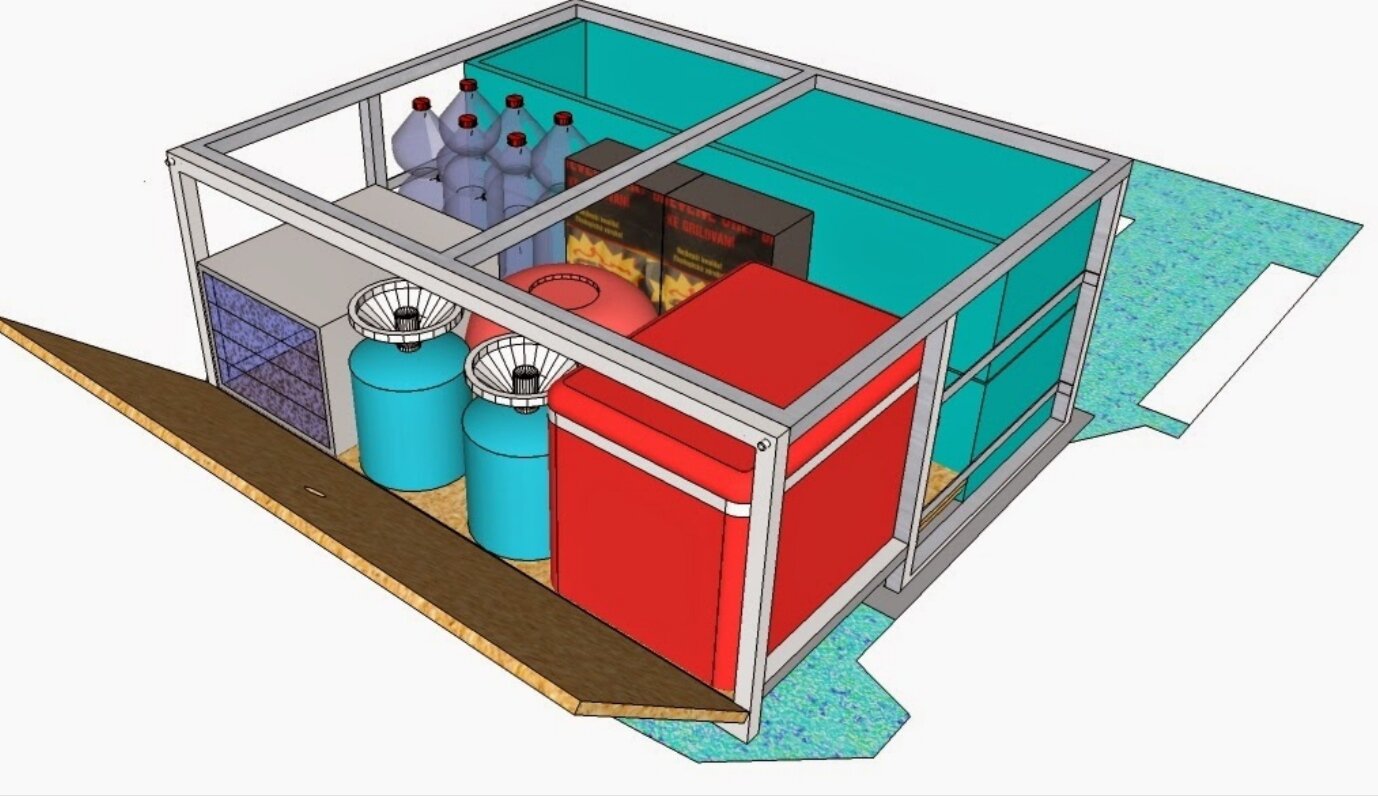

Ad stoleček: je sklopnej na pantech kterýma je spojenej s další deskou (dno úložnýho prostoru) na který je na ilustraci lednice, vařič, gril ... a ta má na bocích 400 mm zásuvkovej kolečkovej pojezd a kolem ohrádku aby to při vysouvání setrvačnosti v klidu nebo při brzdění setrvačností v pohybu nepadalo do auta. Vytáhne se to celý jako šuplík z korpusu nějaký skříňky jen místo korpusu je AL jekl ... A pod to všechno se mezi dolní hranou a prahem 5. dveří, resp. tou boulí se zámkem vejde složenej kempingovej stolek. Tenhle sklopnej je na rychlý kafe, snídaně apod. na štrekách na parkplatzech apod.

Upraveno 24. červenec 2022 uživatelem Sawoy

[MP]

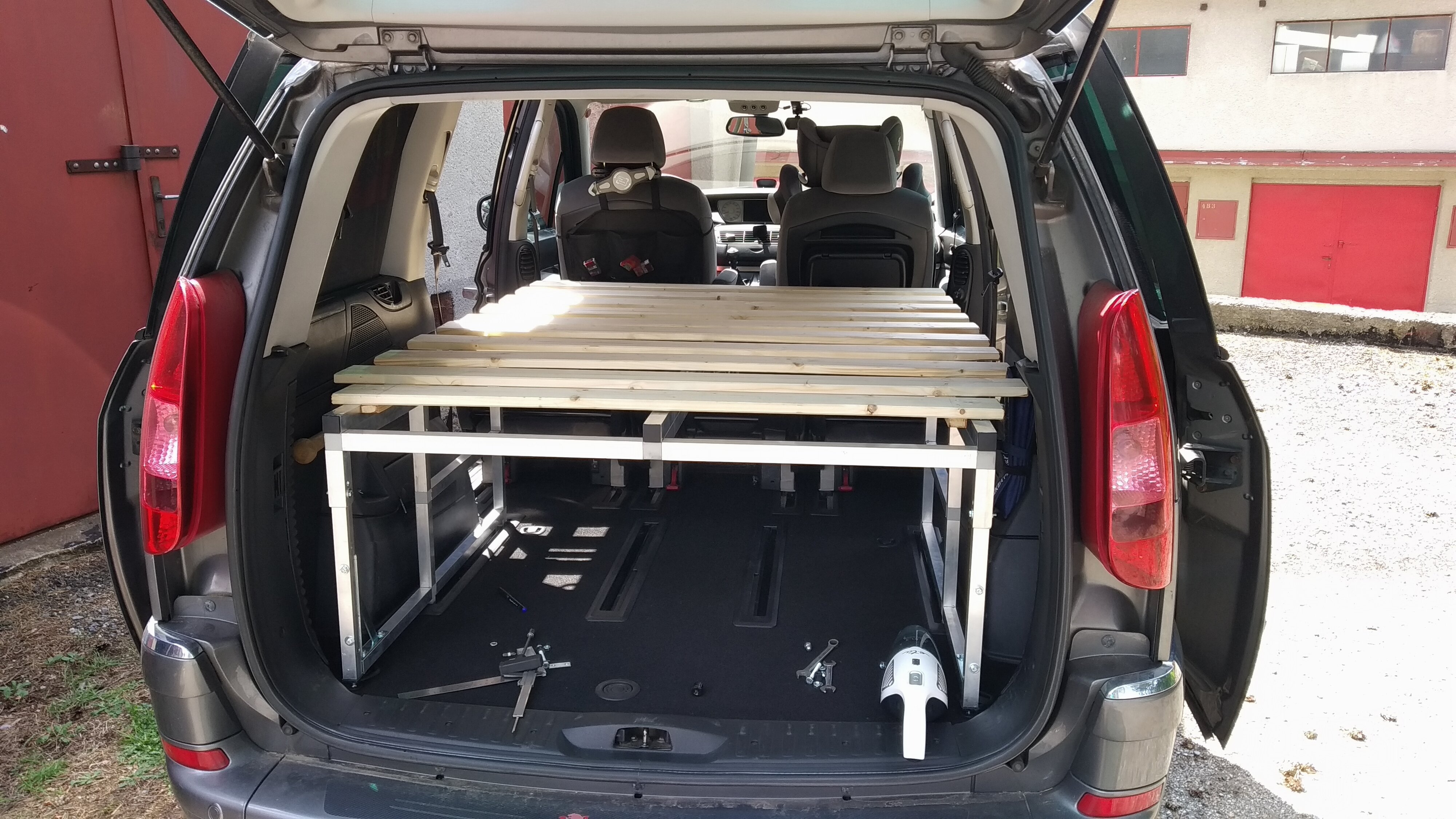

Tak jsem to poslal o 5 cm dolů . Níž už to nejde , pokud nechci vyndávat druhou řadu sedadel .
