Jak udělat zobrazení zařazené rychlosti?

[P607Olda]

Mechanické spínače bych tam nedával, ty jsou opravdu moc citlivé na přesnost koncové polohy. Ty fotobuňky jsou lepší, ale k dokonalosti to dovedeš tou kamerou...

Hele, když už, tak raději řadit pomocí motorků (jak se tomu teď říká \"robotizovaná\" převodovka). A šaltrpáku uříznout. To by zloděj koukal...

[tanagy]

Che chéééé...to bych chtel vidět ty motorky, co by zvládly v 206tce přesně zařadit :D:D Někdy s tím má co dělat \"lidský element\", natož pak motůrek.

micTD. A nemáš někde odkaz na ten spínač speciální...nebo alespoň nákres?

Takhle nějak by mohla vypadat varianta s optickými senzory

[upravil dne 10.2.07 tanagy]

[Ferry]

a jakym zpusobem budes ridit ten LED displej ?

[kujon106]

A není to píčovina? Třeba já ať jedu kilometr nebo 100 tak pořád vim co tam mam za rychlost

[Pechy]

Původně zaslal: kujon106

A není to píčovina? Třeba já ať jedu kilometr nebo 100 tak pořád vim co tam mam za rychlost

Ted jsi mu zhroutil jeho snazeni

[tanagy]

No, tos tomu teda nasadil korunu ))))

Si jako myslis, ze nevim co tam mam zarazeno? V 206tce je sice sverazny razeni, ale az tak brutalni, aby clovek odhadoval zarazenou rychlost to neni. Vzpamauj se.

Slo jen o takovou picovinku - Vychytavku.

Prakticky prinos v tom nehledejte. Ale moc napadu tady nepadlo, coz me teda zklamalo

Nakonec to vypada, ze by nejschudnejsi varianta byla pres magneticke kontakty (magneticke rele). Na saltrpace by zepredu a zezadu byly magnety a na jednotlivich pozicich zarazenych rychlosti by byla magneticka relatka - (6 rychlosti - 6 relatek). Vyhoda oproti mechanickym spinacum je jasne - nic by se fyzicky nemuselo dotykat (tim padem odpadne starost s mechanickou casti spinacu a odporu vuci saltrpace.

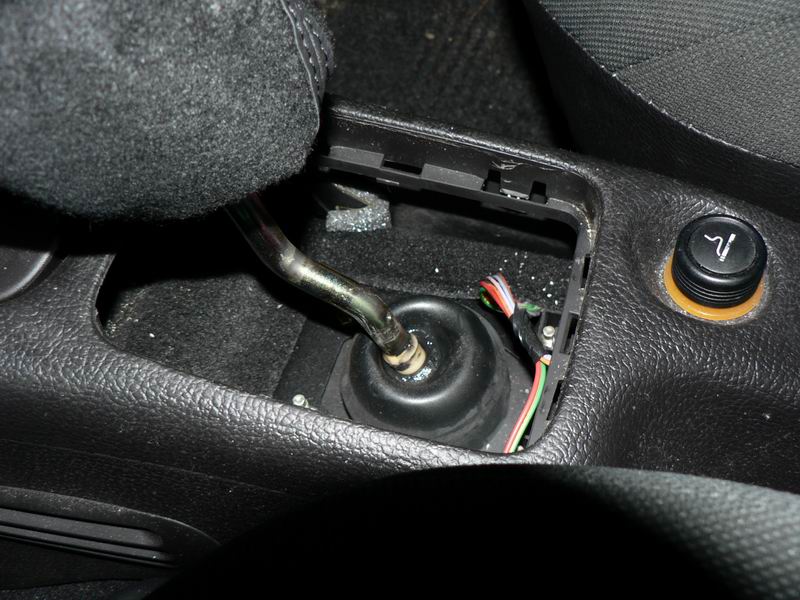

Samotna realizace je triviani. Schematko sem casem hodim. Nejvetsi problem bude udelat plechovou desticku, ktera bude umistena v prostoru saltrpaky, budou v ni drahy razenych ryhlosti a misto na prichyceni tech magnetic. relatek.

[upravil dne 3.3.07 tanagy]

[Escaper]

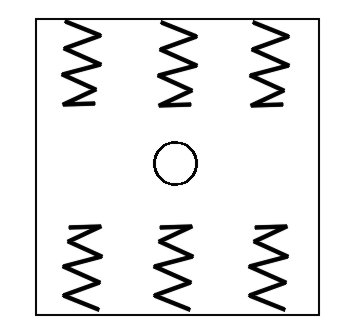

A co kdyz das misto spinacu primo pruziny, budes radit a paka ti promo dolehne na pruzinu viz obr. Paka bude urcite na kostre takze mas spinaci protipol, nebo muzes udelat na paku prstenec a dat si tam potencial jakej budes chtit. kdyz budou ty pruziny dostatecne jemny tak to nebude zlobit. Rizeni zobrazeni bych nechal na mikroprocesoru protoze tam se muzes programove vyporadat s chvenim a tim moznymi vypadky. Kdyby se ti to libilo tak to muzem nejak rozvinout a dotahnout k dokonalosti.

[upravil dne 5-3-2007 Escaper]

[tanagy]

Jo, urcite by to bylo lepsi nez mechanicke spinace. ALE zase by se muselo vymyslet to, aby se pruzinky dotykaly saltrpaky v presnych mistech.

Pruzinka by musela byt v přesné pozici a paka taky - Jenze paka ma pri zareni znacnou vuli a pri jizde se docela trese. Na saltrpace by se musel zepredu i zezadu udelat \"trychtyrek\" do kteryho by pruzinka zajela a zustala v kontaktu po celou bodu, co by bylo zarazeno. Ale urcite by to slo vymyslet. Me tam porad vadi ten mechanickej kontakt. Magneticky spinace sou asi veselejsi - melo by to fungovat porad (zadna mechanicka cast, ktera by se opotrebovala nebo uvolnila).

Rizeni zobrazovani displeje (mel sem na mysli klasický svítící segmentový display-žádný LCD) může být pres IO (presny cislo si nepamatuju) - ale urcite v tom nebude problem.

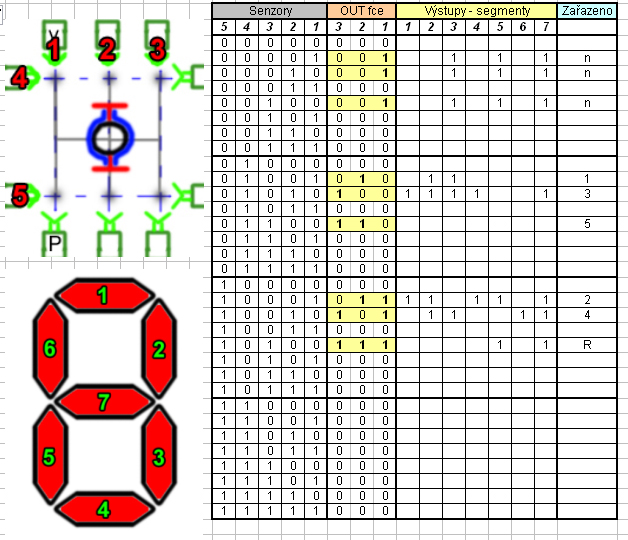

Nebo se to cely udela z logickych clenu. Zminimalizuje se logicka funkce (Karnaugh mapa). Vstupy budou brany z kontaktu magnetickych relatek a vystupy budou primo na segmenty displeje.

Napajeni cely srandy bude samozrejme z 12ti voltu - treba ze zapalovace, nebo z autoradia. Idealni by bylo, aby se tam objevilo napeti az pri nastartovani a po vytazeni klicku zase zmizelo (tohle je tusim prave na napajeni autoradia - ten kontakt nepouzivam, protoze mam radio napajeny porad). No a samozrejme logicky obvody jedou na 5ti voltech, tak by se musel udelat napetovej delic (12V->5V), coz by zase nemel byt problem.

Umisteni displaye na palubní desce už je prkotina. Videl bych to na display v kulatém tubusu a cely to prichyceny nalevo od centralni kaplicky. Nevite nekdo o nejakym vhodnym obalu pro ten display?

[Escaper]

ja sem myslel ze ten mikroprocesor by prave vyresil ty zachvevy mechanickyho kontaktu, da se to programove osetrit. Pak me jeste napdlo ze misto pruzinek by sly dat listova pera, dostatecne mekka. To tvoje opticky reseni neni spatny ale myslim ze tak nizko se zase ta saltrpaka tolin nehybe.

[tanagy]

No, opticky zavory sem zatim zamitl. Asi by to nebylo nejlevnejsi.

Myslel sem, ze nejlepsi by bylo to udelat pomoci MAGNETICKYCH relatek. Na kazdou pozici rychlosti dat relatko a na slatrpaku pripevnit magnety (jeden dopredu,druhy zezadu). Jak se paka s magnetem priblizi snimaci(relatku), tak to sepne.

Snimac sem nasel na

http://www.conrad.cz/miniaturni-biopolarni-hall-io+dp44263/

Ale nevim, jestli by to fungovalo i na klasicky magnetek. Pri cene 70,- za senzor sme zatim na 420,- (jen za senzory)

[Escaper]

Jazyckovy kontakt je skoro to samo, pracuje na jednoduchem principu, pri priblizeni magnetu se ve skleněné baňce zmagnetizují dva kovové pásky a spojí se, při oddalení magnetu zase odpadnou, tohle by slo pouzit taky, treba na

http://www.ezk.cz/jazyckova_rele_jazyckove_kontakty.htm

stoji kolem 20,- jeden

S ím halovym snímačem to neni špatnejanápad ale při pohybu paky v tak male vzdalenosti by se ti měnily hodnoty na všech sensorech najednou a musel bys vyhodnocovat nejakou elektronikou kterej to bude ten spravnej

[tanagy]

Hmmm, jasne.

Ja nepotrebuju merit velikost magnetickeho pole, ja potrebuju, aby pri priblizeni magnetu ke snimaci proste sepnulo rele. A musi to byt tak \"citlivy\", aby pri zarazenem prvnim rychlostnim stupni nesepnulo i vedlejsi rele (rele tretiho rychlostniho stupne).

Konecne neco plodnyho A nebude to jazyckove rele spinat i v situaci , kdy se k nemu nepriblizi magnet? Mam na mysli vibrace v aute atd.

[Escaper]

Původně zaslal: tanagy

Hmmm, jasne.

Ja nepotrebuju merit velikost magnetickeho pole, ja potrebuju, aby pri priblizeni magnetu ke snimaci proste sepnulo rele. A musi to byt tak \"citlivy\", aby pri zarazenem prvnim rychlostnim stupni nesepnulo i vedlejsi rele (rele tretiho rychlostniho stupne).

Konecne neco plodnyho A nebude to jazyckove rele spinat i v situaci , kdy se k nemu nepriblizi magnet? Mam na mysli vibrace v aute atd.

No ja mam ten obchod odjkud sem ti posilal ten odkaz tak nej skoro u bydlyste tak jedno to rele koupim a zkusim jak to spina v jake vzdalenosti a dam vedet jak fungije, chveni tomu nevadi, pri chveni se nespina a kdyz je sepnute magnetem tak to vetsinou funguje i na vetsi vzdalenost Myslim ze to bude v pohode, dostanu se tam tak ve ctvrtek. Jestli bys chtel pomoci s programem tak ja programuju mikroprocesory a program na toto je uplne banalni.

[tanagy]

No, to bys by moc hodnej, kdybys to rele vyzkousel. Treba budem prvni co maj P206ku s displayem zařazené rychlosti

Samotna realizace mi uplne jasna neni. Posledni vec co sem bastlil byla hraci kostka s LCD displayem - a to bylo na střední (což už je nějakej ten patek). S mikroprocesorama sme se na vysce bavili taky - ale jednalo se o strojak a 8051cku.

Vim, ze by to bylo asi nejjednodussi realizovat naprogramovanim jedocipu, ale k tomu nemam vybaveni. Delal sem realizaci logicke funkce pomoci logickych clenuuu (AND/NAND hradla) - to se da zbastlit doma na koleni - staci pajka, vrtacka a kuprextit. Coz by v tomhle pripade nejvyssi nouze taky slo pouzit.

Jeste mam kamose, kerej se podobnyma kravinkama zivi, tak ho zkusim pozadat o pomoc. S magnetickym relatkem to byl jeho napad

Každopádně díky za pomoc

[Escaper]

Původně zaslal: tanagy

No, to bys by moc hodnej, kdybys to rele vyzkousel. Treba budem prvni co maj P206ku s displayem zařazené rychlosti

Samotna realizace mi uplne jasna neni. Posledni vec co sem bastlil byla hraci kostka s LCD displayem - a to bylo na střední (což už je nějakej ten patek). S mikroprocesorama sme se na vysce bavili taky - ale jednalo se o strojak a 8051cku.

Vim, ze by to bylo asi nejjednodussi realizovat naprogramovanim jedocipu, ale k tomu nemam vybaveni. Delal sem realizaci logicke funkce pomoci logickych clenuuu (AND/NAND hradla) - to se da zbastlit doma na koleni - staci pajka, vrtacka a kuprextit. Coz by v tomhle pripade nejvyssi nouze taky slo pouzit.

Jeste mam kamose, kerej se podobnyma kravinkama zivi, tak ho zkusim pozadat o pomoc. S magnetickym relatkem to byl jeho napad

Každopádně díky za pomoc

No ja 51cky programuju doma, mam na to vybavení, podle mě je jednodužší naprogramovat jednočip kterej dneska stoji 30,- než se drbat s x logickejma obvodama a slozitym plosnakem tak se to udela na desticce 2x5cm a slape to jako hodinky.

[tanagy]

Jasne, asi bude jednodussi varianta ten jednocip (s tim bohuzel nepomuzu).

Jeste jedna varianta - co tema magnetickejma relatkama primo zapinat segmenty LED segmentoveho displaye?

[Escaper]

no to neni spatnej napad akorat ze v momentu kdy bys tam mel mot zobrazene \"n\" na neutral neni sance spinat jakykoliv kontakt. Musel bys stejne elektronikou ridit ze kdyz neni sepnute zedne rele pak se zobrazi \"n\"

[tanagy]

Pravda pravda. Takze zvitezila varianta s jednocipem.

Ja zkusim udelat sablonu pro jednotlive pozice zarazenych rychlosti. Doufam, ze mezi spinacem 1cky a 3ky bude dost mista, aby to pri zarazene jednicce nespinalo i nejblizsi rele - to na trojce.

Jestli te teda muzu poprosit, abys sehnal to magneticke relatko a zkusil jak to vlastne spina - ze dekuju.

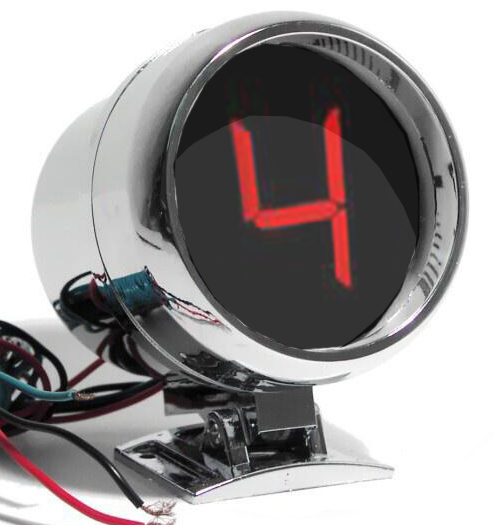

Dalsi vec bude sehnani nejakeho budiku, do ktereho by se to napasovalo. Sehnat se to da, ale neprodavaj jen prazdny tubus, ale i s pristrojem - coz je dost draha sranda.

Nevite nekdo, kde sehnat obal budiku, nebo neco tomu podobnyho?

[upravil dne 7.3.07 tanagy]

[tanagy]

NEBO

[upravil dne 7.3.07 tanagy]

[upravil dne 7.3.07 tanagy]

[Escaper]

sak ty ramecky na sloupky se prodavaji prazdny ne? ze skla si nechas vyrezat kolecko, to ti udelaji v kazdym sklenarstvi za par korun a nacpe se tam ten display.
