P206 - jak namontovat zadní parkovací senzory (fotopopis)


carbik
 Share

Recommended Posts

Né, že by byla 206-ka tak velké, aby se s ní dobře neparkovalo.

Ale prostě mě zajímalo, co montáž obnáší.

Před samotným zapojením jsem si senzory zapojil \"nanečisto\", ať vím, že fungují. Vyvrtané otvory bych už špatně zamaskovával.

Jedná se o tyto parkovací senzory v ceně do 800,-Kč.

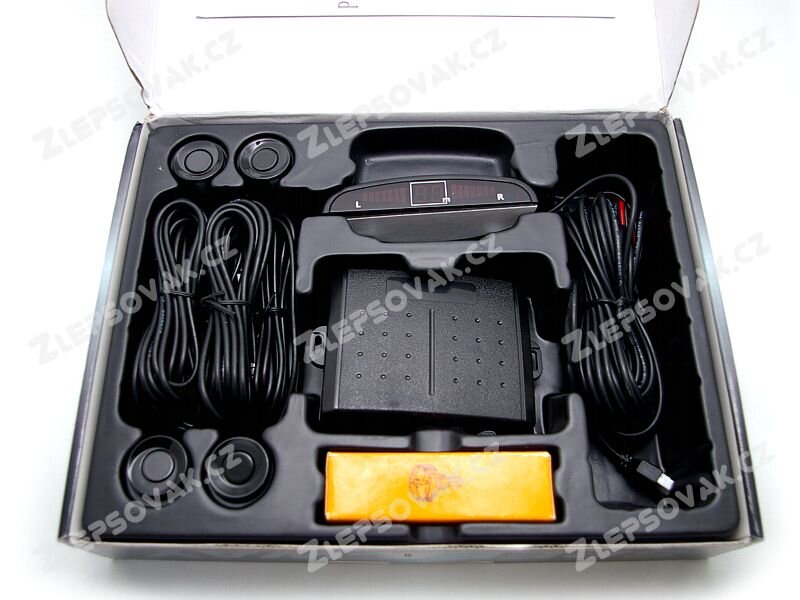

V krabici najdete:

- řídící jednotku,

- 4 senzory určené do zadního nárazníku,

- vrták do plastu pro vyvrtání otvorů pro senzory,

- informační display,

- napájecí kabel,

- oboustraně lepící,

- oboustraně lepící plošku pro upevnění řídící jednotky,

- anglický manuál.

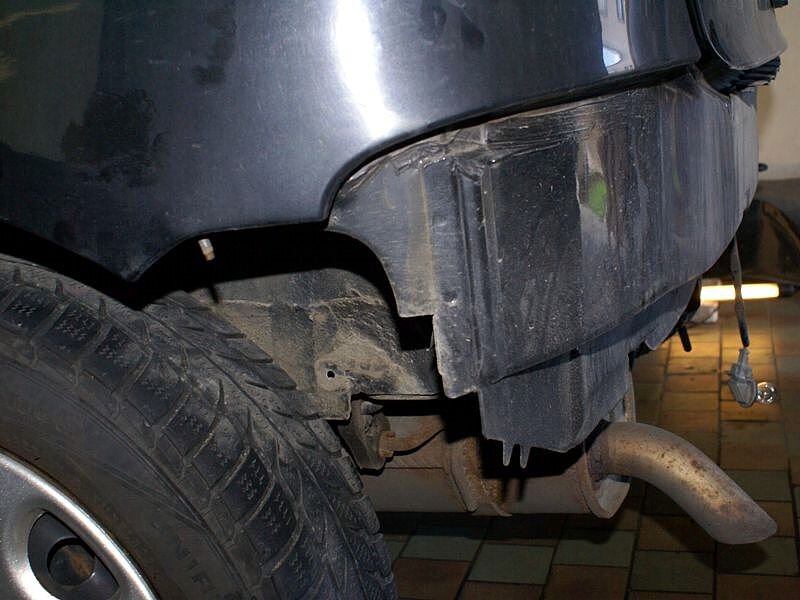

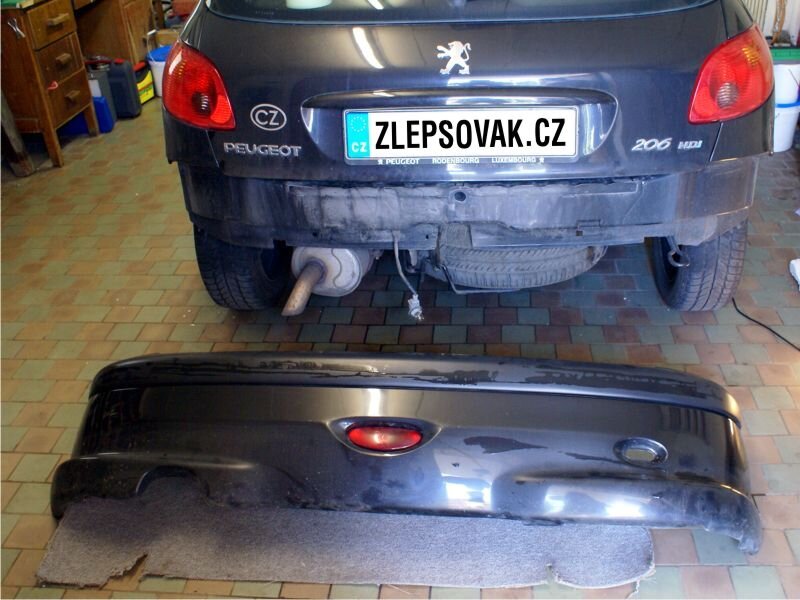

Samozřejmostí je sundání zadního nárazníku.


Jak vždy pomohla naskenovaná kniha \"Peugeot 206 - Jak na to\".

206_jak_na_to.pdf

Drží, pokud se nepletu na pěti šroubcích a dvou plastových záskočkách.

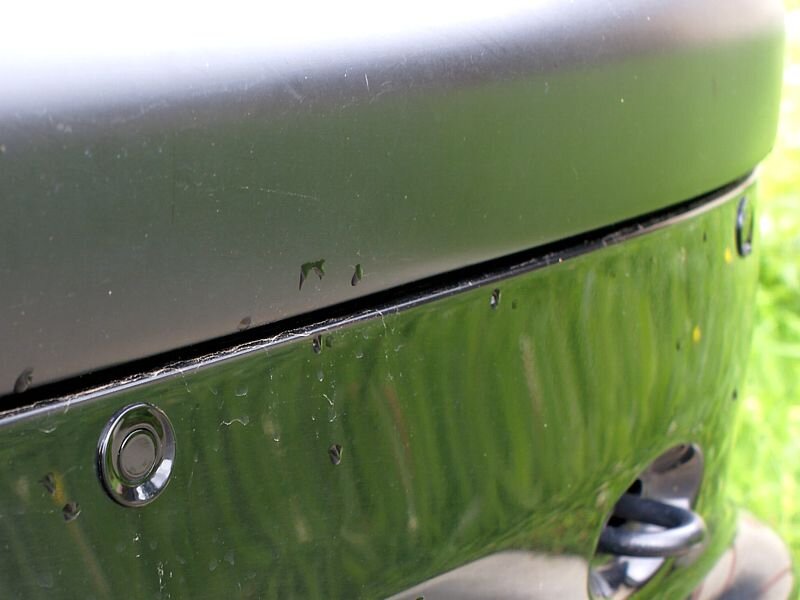

Dvakrát měř, jednou řež tady platí více než kdy jindy. Přece by jste nechtěli mít senzory rozmístěny nesymetricky.

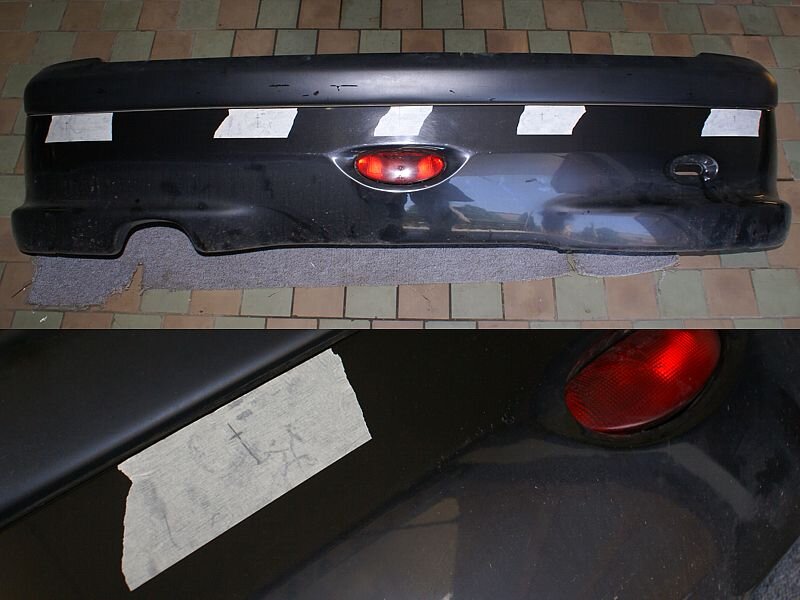

Obyčejná papírová lepící páska postačí pro naznačení středů otvorů.

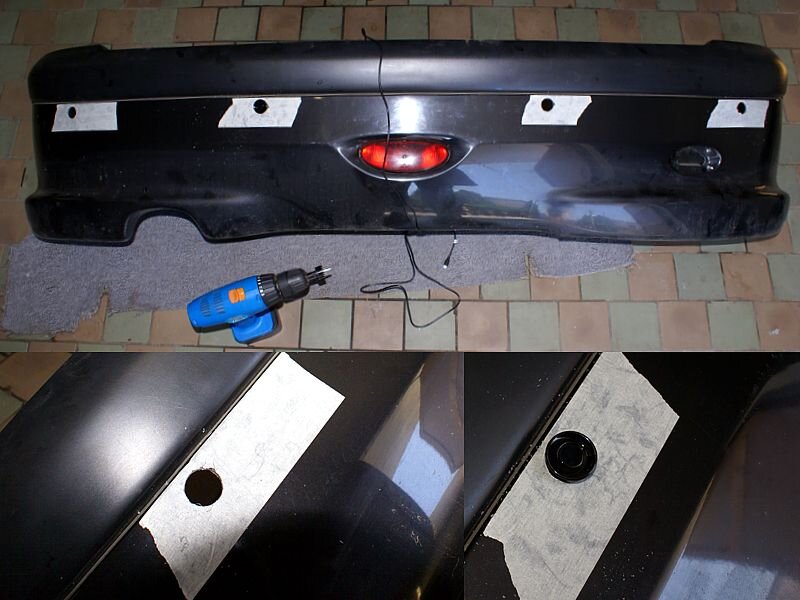

Aku vrtačka a přiložený vrták úlně postačí. Je lepší vrtat otvor na 2x.

Do půlky tloušťky plastu a pak z druhé strany dovrtat. Okraj pak zůstane bez otřepů. Při vrtání se totiž plast začíná tavit.

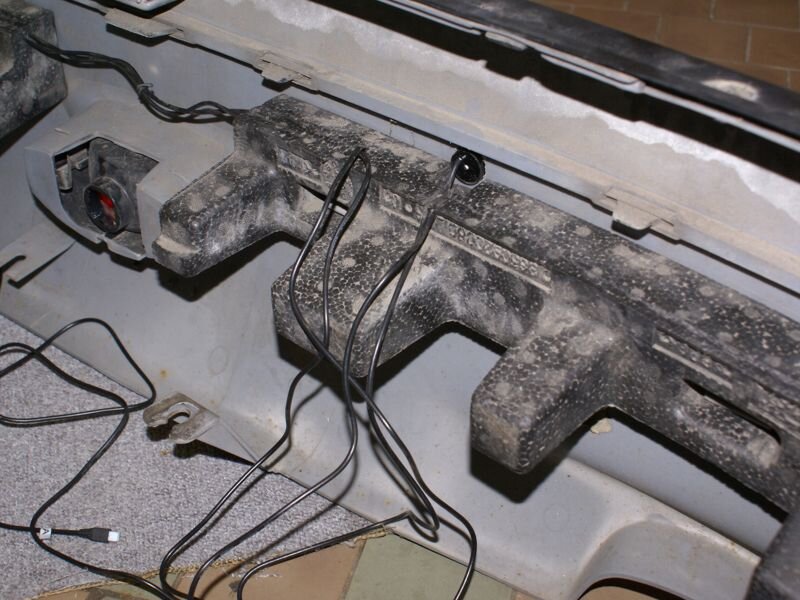

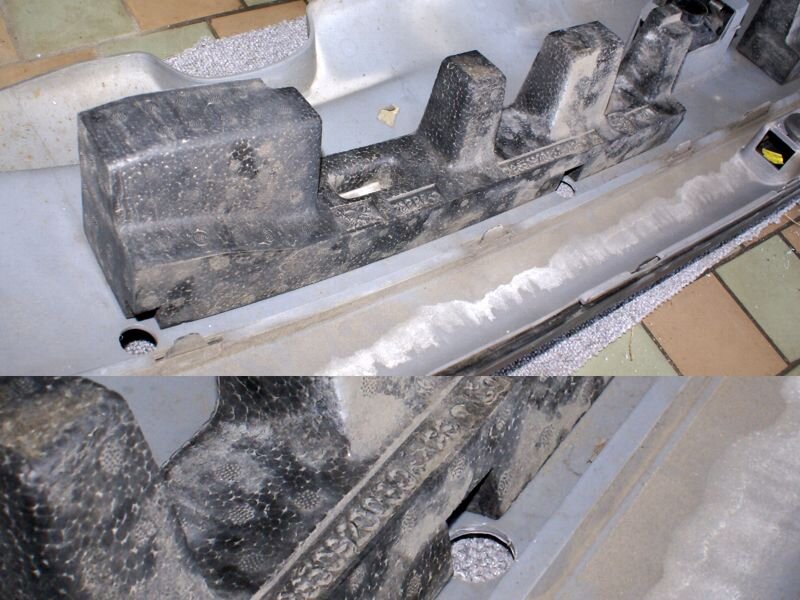

Malá úprava tvrzeného polystyrénu, který je z vnitřní strany nárazníku - některé otvory vycházeli přímo do něj.

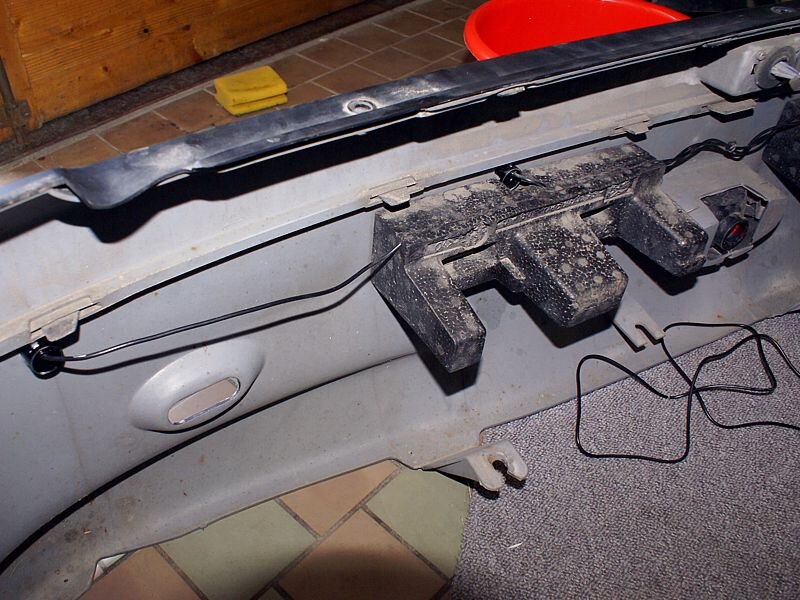

Jsou natolik tuhé, že posloužily k vedení kabelů od senzorů. Jen jsem je naříznul a kabel do nich zatlačil.

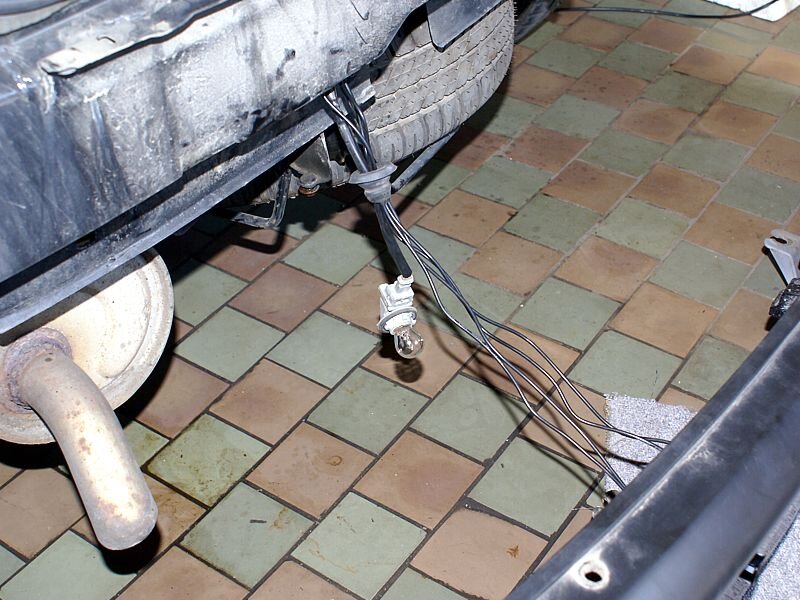

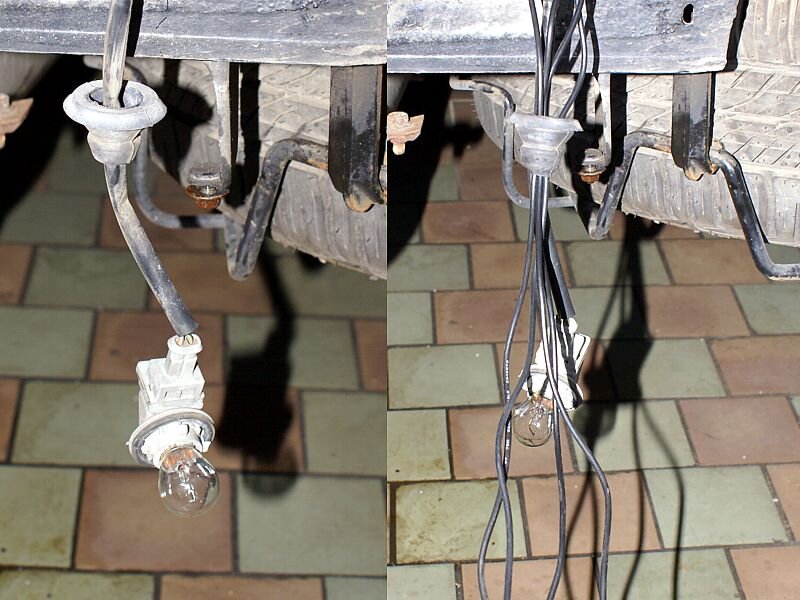

Přes gumovou zádku od zadní mlhovky jsem kabely od senzorů protáhnul dovnitř kufru.



Napojení \"+\" (červený drát) se se provede na zapojení světel zpátečky.

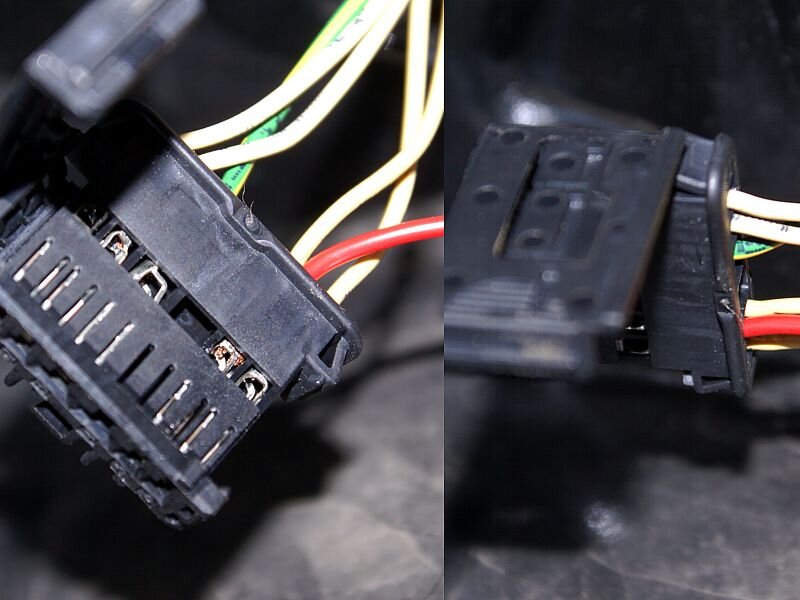

Na fotce je konektor k zadním světlům, zkoušečkou jsem zjistil, na který konektor se napájet (konektor je rozebiratelný).

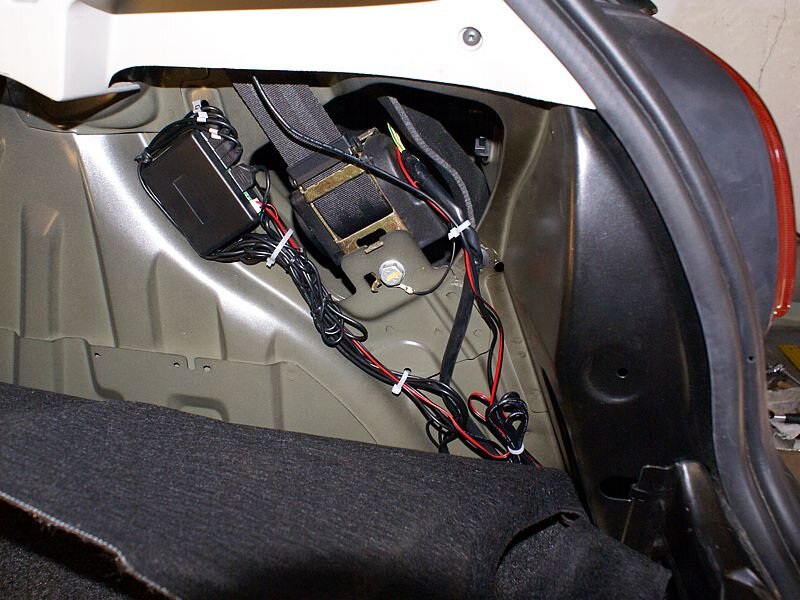

Pomocí přibalené oboustraně lepící plošky jsem nalepil řídící jednotku k navíječi pásu (ale toto řešení nebude nejlepší,

bude to chtít ještě zajistit alespsň stahovacím páskem). \"-\" (černý drát) se pak připojí na kostru.


Umístění informačního panelu (který zároveň vydává pípavý zvuk je individuální.

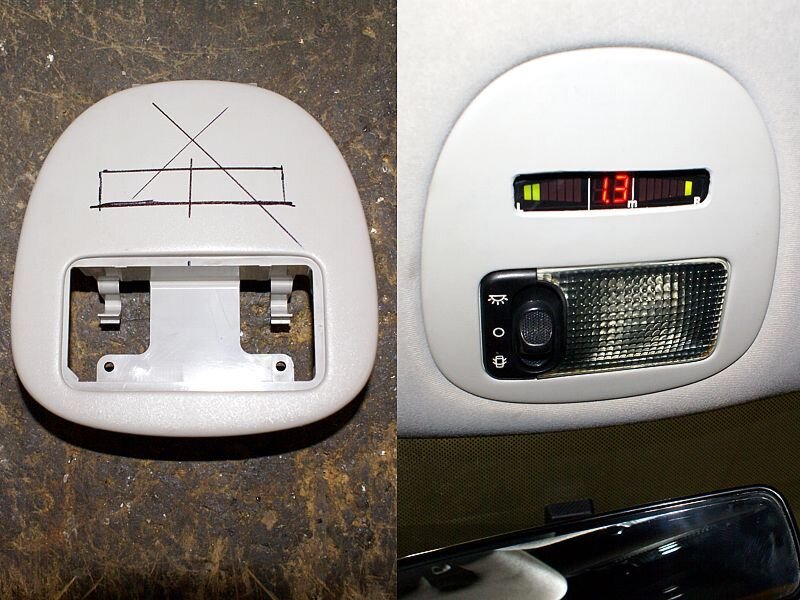

Zde jsem se rozhodnul umístit ho do plastu vnitřního osvětlení.

Obnášelo to jen pohrát si s vyřezáním otvoru a pak pomocí tavné pistole display přilepit na správném místě.


Černé na černém... na tom nešlo nic zkazit.

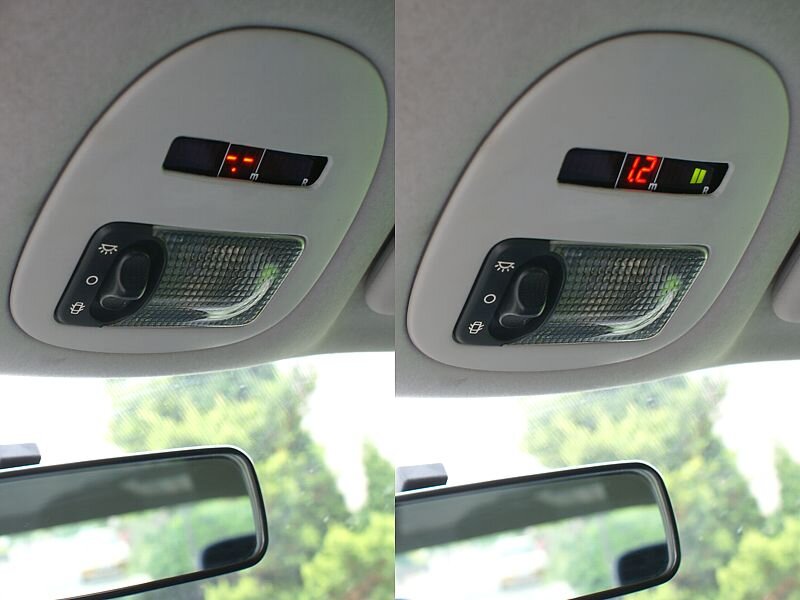

Display ukazuje pravou a levou stranu zvlášť a vzdálenost v metrech bližší překážky až do vzdálenosti 30cm.

Na půlce je vidět co display zobrazuje, když za autem nic není.

Na druhé půlce ukazuje překážku na pravé straně ve vzdálenosti 1,2m.


Při používání jsem zaznamenal tyto potřehy:206_jak_na_to.pdf

- při zařazení zpátečky se aktivují, display se zapne a krátce pípne (pípne i při vyřazení, tedy vypnutí senzorů),

- při prudkém dešti senzory nefungují - lépe řečeno to píská souvislým tónem, protože hustý déšť berou jako překážku,

- semtam si panel uvnitř pískne i když prokazatelně za autem nic není (toto ještě ověřím až ho umyju, třeba i drobný prach senzory mate),

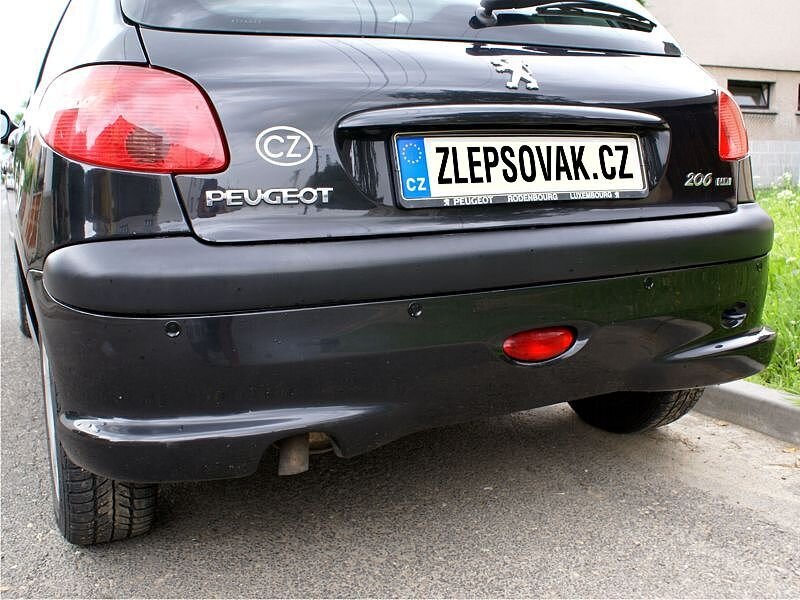

Přeji případným kutilům ať se práce zdaří...

[upravil dne 15/11/2009 Béďa]

--- update 2022 - po letech jsem opět vložil fotky a návod "206_jak_na_to.pdf"

Edited by carbik
