Rozvod ele. Jawa 50 Mustang

[MJSytic]

Vím, že tím asi někoho pobavím, ale potřeboval bych radu s napojením ele. u Mustanga

Koupil se nový svazek, který je předpřipraven, ale já stejně tápu.

Byl byste někdo tak moc hodný a dokreslil mi barevně do fotky se zapalováním a spínačkou, kam který kabel zapojit?

V původním rozvodu se někdo hrabal - nesvítilo přední světlo, spínačka byla neorigo na vypínač z lampičky apod. prasečinky.

Je k tomu návod, ale u spínačky chybí čísla konektorů a u zapalování zase nevím, která cívka je která - navíc ani nevím, jestli jsou živý (jedna na světlo je koupená nová, ale nevím, za kterou jí případně vyměnit )

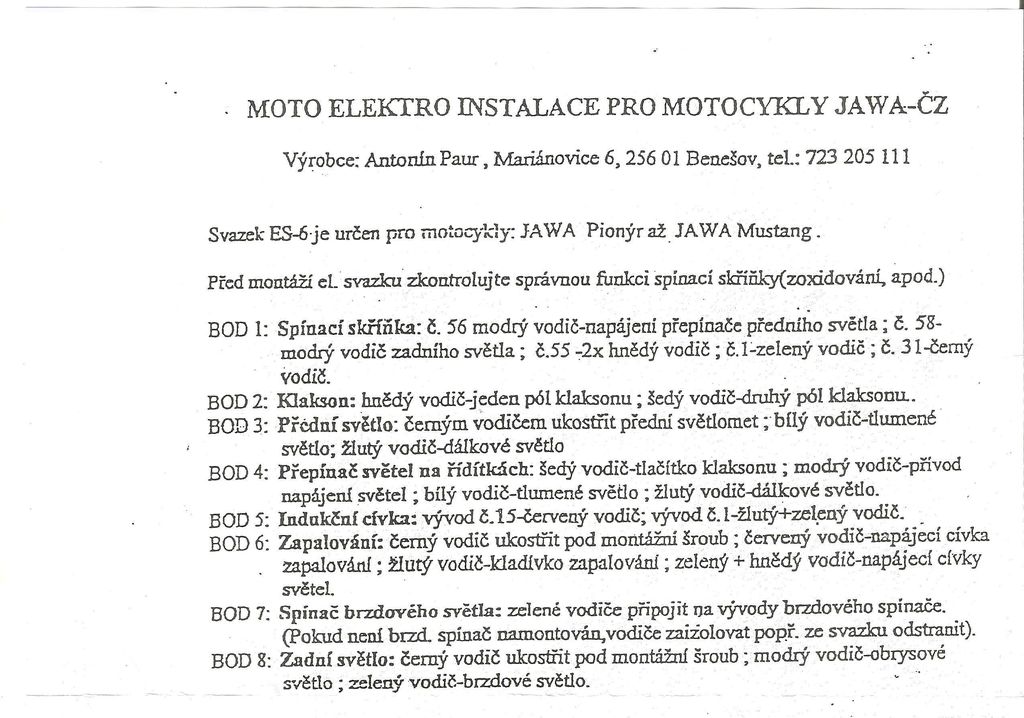

Návod k ele svazku:

[MJSytic]

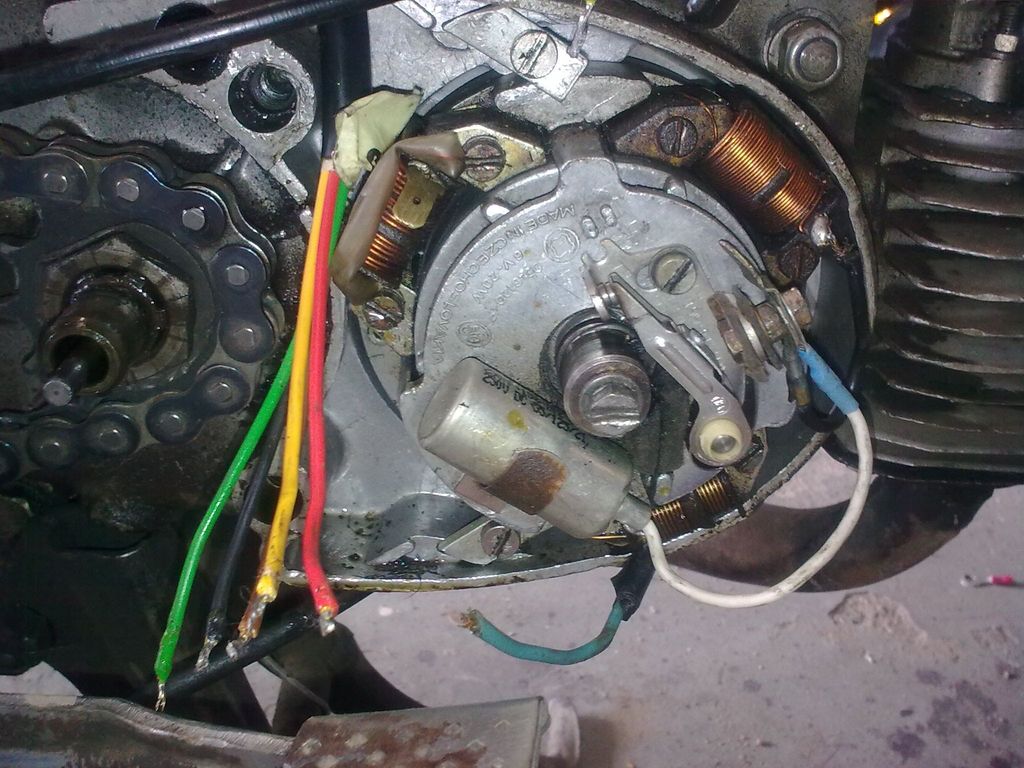

Zapalování - hnědý kabel je ukryt pod žlutým

[MJSytic]

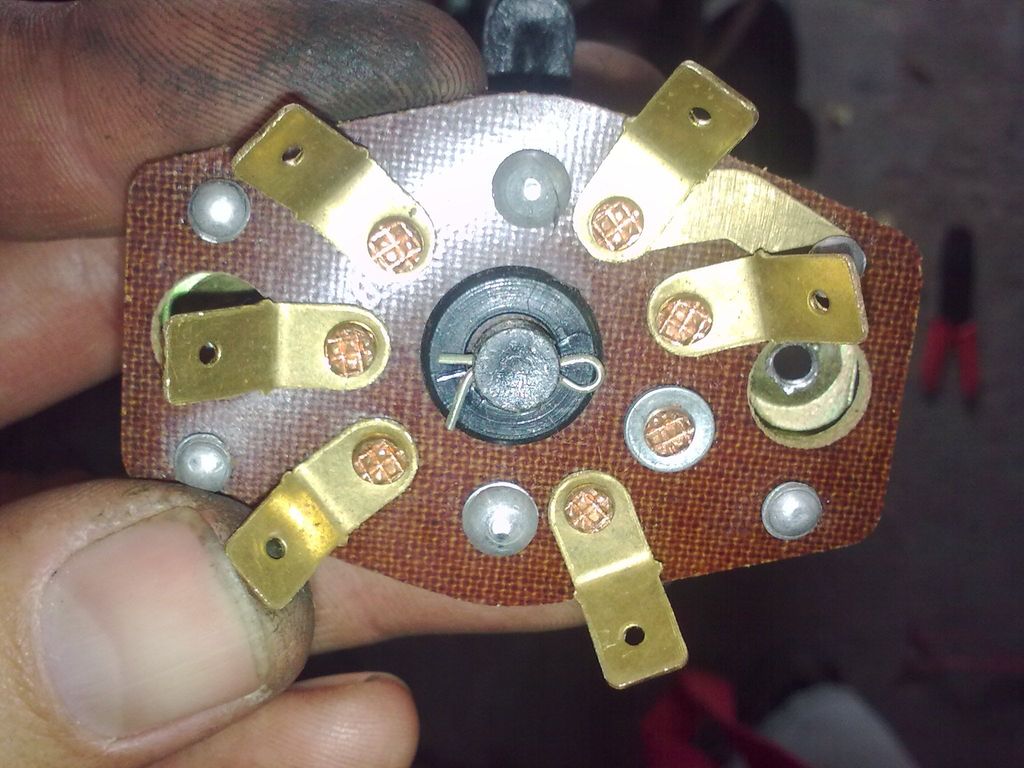

spínačka

[MJSytic]

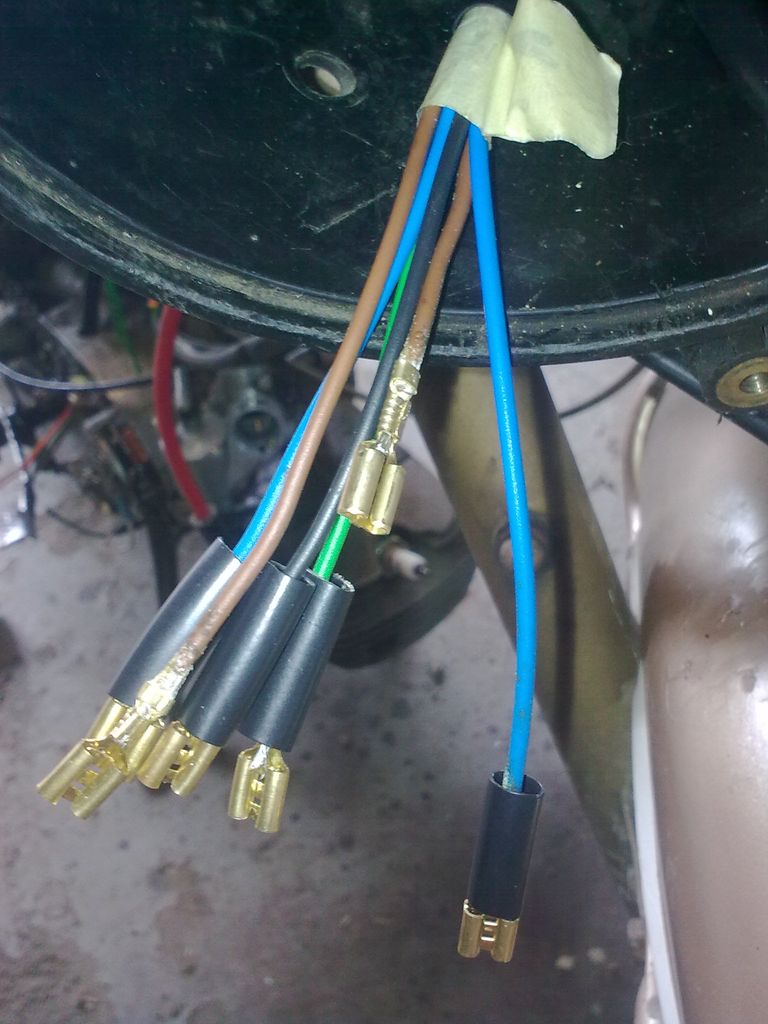

kabely ke spínačce

[Radek Hurvajz]

co tohle - http://www.jawa-50.cz/clanek/dokumentace-elektricka-schemata.html

[MJSytic]

Radku díky, ale tím jsem se prokousával, ale vždy mi tam něco nesedělo. Máme k tomu i příručku s katalogem dílů, ale já to z těch schémat prostě nechápu Potřeboval bych od někoho \"kdo se toho nebojí\", aby mi to poznačil do tý fotky Prostě jako pro dítě z MŠ

[Radek Hurvajz]

čeče ja si to po tech 30 letech už nepamatuju:myslim

Obrazky na google jsi zkušal??

[upravil dne 29/6/13 22:28 od Radek Hurvajz]

[MJSytic]

JJ, zkoušel. Já si před 15ti lety dělal komplet ele. na Simsonu, a to jsem měl jen to schéma, ale tam byly jasně očíslovaný konektory a věděl jsem, která cívka je na co

Tady jak to bylo různě pospojovaný (asi je mrtvá jedna z cívek a jelo to jen na zbylé dvě - nevím), tak se v tom neorientuju

[Radek Hurvajz]

Tak snad takhle

mmnt, musim to otočit

[upravil dne 29/6/13 22:39 od Radek Hurvajz]

[Gabriel 307]

zítra jsem v práci,mistr si dělá veterány (JAWA)tak uvidíme jestli bude něco vědět nevím jestli si dělá i elektriku

ukážu mu tohle vlákno;)

[MJSytic]

Gabriel: Super, díky Budu s tím pokračovat až příští víkend, takže času relativně dost

Radku, mám pocit, že tam, jak je ten výběžek (jak si označil 56) bude kostra - je to totiž spojený s držákem tý spínačky, co se šroubuje do světla

[Guest servisman]

http://www.motorkari.cz/forum-detail/?ft=86031&fid=18

[upravil dne 29/6/13 22:48 od servisman]

[Marcel00]

krasne... dakujem za pripomienku... spominam na sladke casy ked som vlastnil svoju Jawa 21

[MJSytic]

servisman: Díky, něco podobného jsem našel na stránkách, kde ty svazky taky prodávají, ale stejně se nechytám (barevně ty dráty nesedí vůbec). Když se podíváš na to zapalování, tak je to obráceně - kladívko je jinak

[upravil dne 29.6.13 22:50 od MJSytic]

[Guest servisman]

jj mustanga jsem vlastnil dokonce s upravou svojí,elektriku jsem měl celou kníhu ,ale už šla pryč ,jinak ta el.je skoro shodná u všech pindourů jen se liši s propojením cívek .

[MJSytic]

Já vím, že to je jednoduchý, ale jak to mám teda zapojit

[Radek Hurvajz]

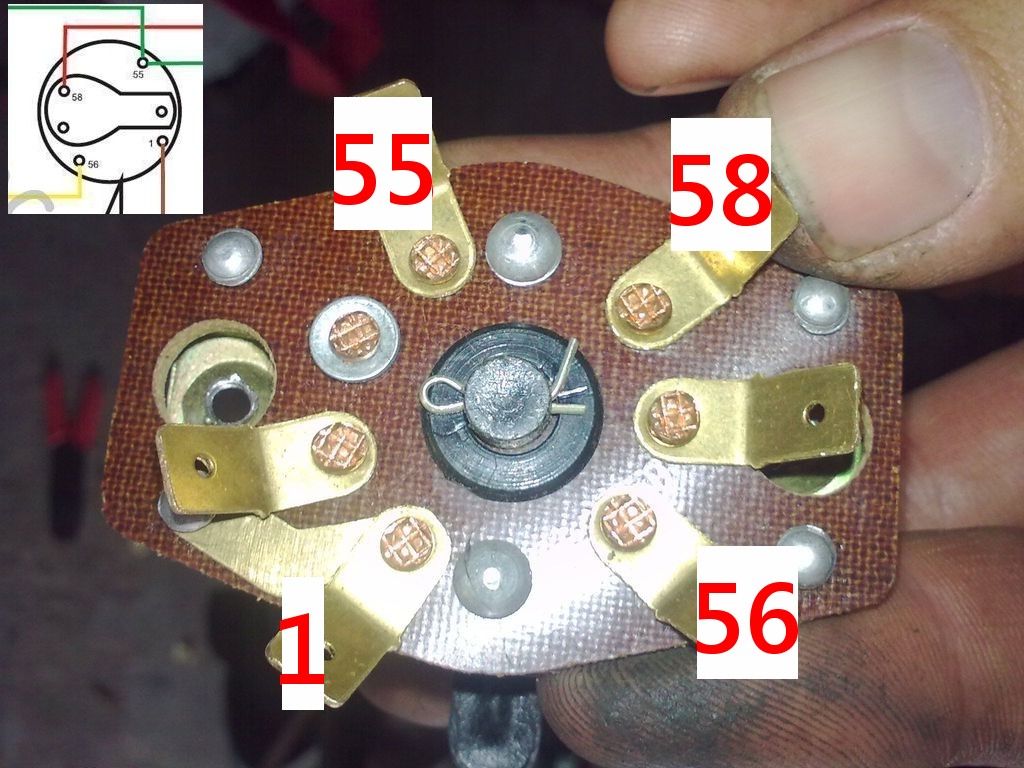

snad takhle, pokud je to teda ono, oni to zapojení měnili

Pozor!! Tvuj obrazek jsem otočil hlavou dolů

[upravil dne 29/6/13 22:55 od Radek Hurvajz]

[Radek Hurvajz]

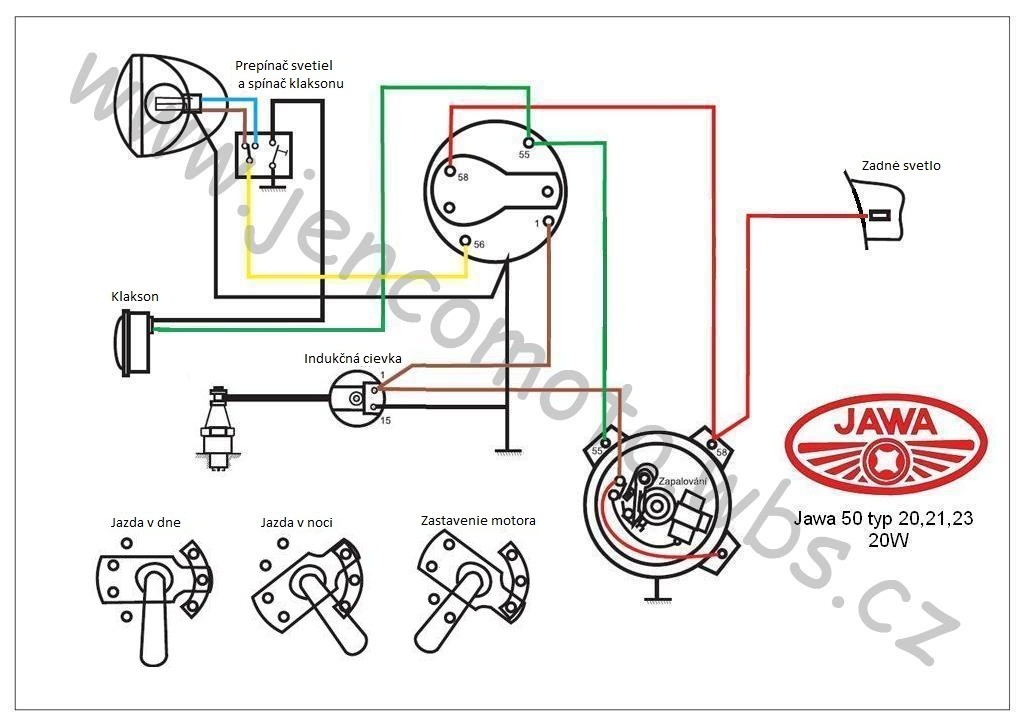

ještě to schema ze ktereho jsem to použil

[MJSytic]

Hmm, místo 1 by měla být 31 - ve svazku jsou všechny černý kabely kostra

[Marcel00]

aky typ Jawy to mas? 555 ?

potom mam el. schemu na 551 a 20, 21 a 23

mam navod na udrzbu ak ti to pomoze

[upravil dne 29/6/13 23:03 od Marcel00]
