Strojař?

[FiFa_cze]

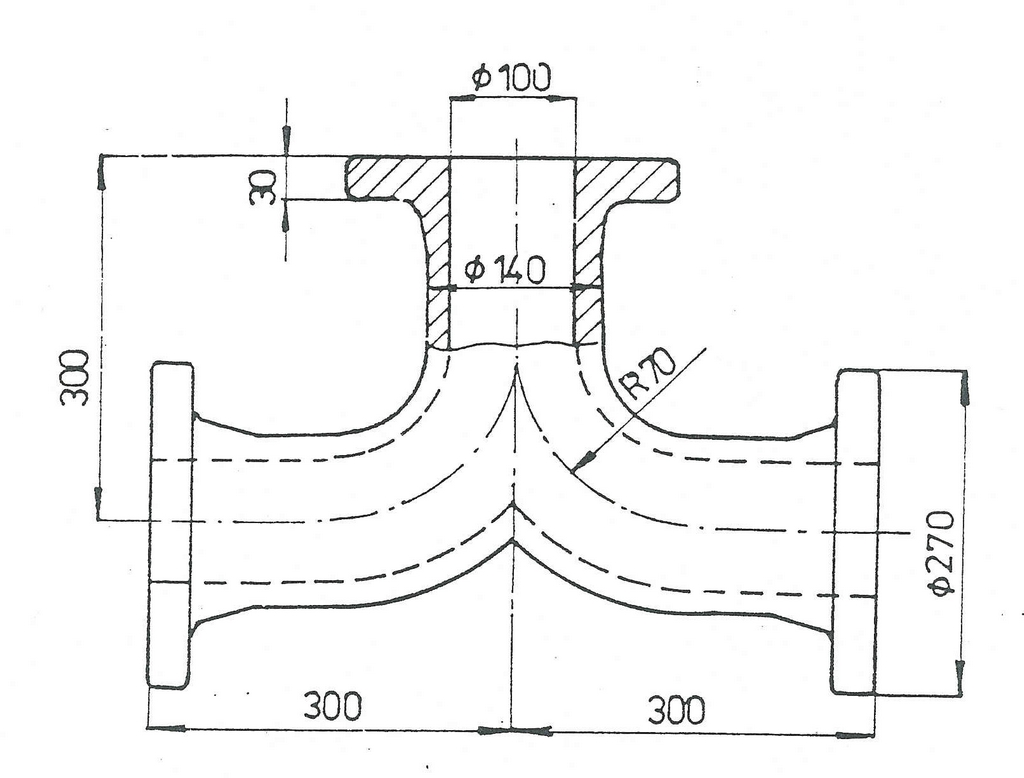

Ahojte, potřebuju helpnout s výkresem. Mám ho přerýsovat v turbocadu a nějak nevím, jak určit ostatní poloměry toho zaoblení. Nevíte někdo, jak na to? Ten poloměr na ose je 70mm to je jasné, ale ty další nevím, jak určit. Budu rád za každou radu (Upozorňuji, že nejsem strojař, ale elektrotechnik přes slaboproud, tak mě tohle trošku minulo)

[koblih69]

No ty odvodíš podle světlostí potrubí (kóta uprostřed nahoře) a vnějšího průměru (pod tím), ne?

[FiFa_cze]

No to zní dobře Ale bez vzorečku to neodvodím nebo bez návodu, jak to odvodit

[Stosun]

mas ten vykres v DXF?tak mi ho posli na email

[PACHO]

Priemer otvoru je 100mm, cize polomer je 50mm. Polomer zaoblenia je 70mm, takze vnútorny radius potrubia je 70-50=20 a vonkajsi polomer je zasa 70+50=120. Hrubku steny zasa vypočítaš z rozdielu fí 140 - fí 100 = 40 a z toho polovica tj 20mm. Z toho si zasa možeš určiť vonkajšie radiusy tj. vonkajsi radius aj so stenou je 120+20 = 140, a vnútorny radius so stenou je zasa 20-20 = 0 čiže hlúposť, resp by to vypadalo veľmi smiešne. Ono to cele je dosť disproporčné. Ako keby niekto zobral vykres a doplnil tam kóty podľa toho ako sa ráno zobudil. Zober si napr kótu 300, od nej si odpočítaj polomer tj. 70, máš to tuším 230mm. čo je troch uletené. Ved si len porovnaj vzdialenosti na vykrese: polomer 70 a zvyšok ku prírube je už z náčrtu zrejme menej ako 70, a podľa kôt to vychádza na 230mm, čiže riadny úlet. Čiste teoreticky by sa to dalo nakresliť, ale s pôvodnou škicou to nebude mať nič spoločné, akurá tri rúry.

[FiFa_cze]

Stosun: Výkres mám jen v JPEG

PACHO: Díky moc Jo ten původní výkres se od reálu dost liší, taky to nechápu, jak to tak mohl někdo okótovat, ale to už celkem není moje starost. Díky ti ještě jednou, teď už se celkem chytám, tak to jdu zkusit

[koblih69]

Ty poměry rozměrů mě taky pobavily

[Jeny]

Měřítko nedodrženo, chybí kóty a podle tutý blbosti se má někdo učit:roll

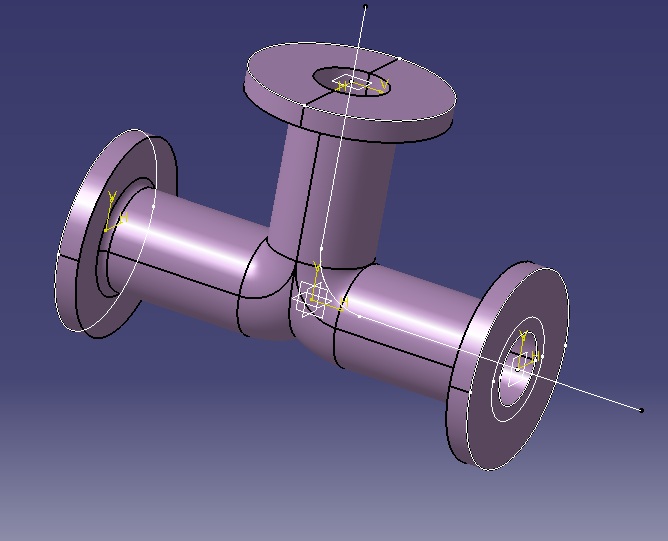

V příloze je obrázek, jak to vypadá, když se to vymodeluje podle zadaných kót

[lukaro]

byl jsi rychlejší už jsem žhavil SolidWorks...

[FiFa_cze]

oo jeny a neměl bys to ve 2D?

[lukaro]

Kdyby se mi chtělo, nakreslím výkres

[upravil dne 4/11/12 20:02 od Lukáš_307]

[FiFa_cze]

Škoda ale už se s tím docela peru..škoda, že mám jen turboCAD no

[upravil dne 4/11/12 20:12 od FiFa_cze]

[lukaro]

Mám tu Inventor, SolidWorks, Autocad do kdy to máš mít?

[FiFa_cze]

do půlnoci

[lukaro]

Kdybych se teď nechystal spát, tak ti to nakreslím,.... Že si vzpomeneš na tohle v poslední den :D to jsem dělal za mlada na škole taky, rýsoval do brzkého rána a pak spěchal na autobus do školy

[Jeny]

Chtěj to zakótovaný stejně jako je to na tom obrázku?

A stačí když to bude celý v řezu?

[upravil dne 4/11/12 20:28 od Jeny]

[FiFa_cze]

stači cely v řezu, bokorys už něják zmáknu kóty asi jak jsou na obrázku víc bych tam tomu šulinovi nedával

[upravil dne 4/11/12 20:32 od FiFa_cze]

[Jeny]

Ok, zakótováno stejně blbě, chceš mít něco napsáno v razítku nebo si to vytiskneš a potom to tam až dopíšeš?

[FiFa_cze]

to už si dopíšu

[Jeny]

Tady to máš

Fifa.pdf
